PTFE-fodrat industriellt separeringssystem

PTFE-fodrat industriellt separeringskolonnsystem är en komplett nyckelfärdig separationsenhet, som skiljer sig tydligt från en enskild oberoende destillations- eller rektifikationskolonn. En enda tornkropp fullbordar endast intern massöverföring; medan detta integrerade system integrerar kärnseparationstorn, värmeenhet för återkokare, överliggande kondensor, återflödesbuffertmottagare och kompletta korrosionsskyddande rörventilkopplingar i en sammanhängande processslinga. Alla våta komponenter använder sömlösa PTFE-foder för att klara av heta frätande ånga och kondensat. Modulär glidmonterad design förkortar arbetsbelastningen vid installationen på plats, och undviker risker för missmatchning som orsakas av inköp av utspridda separat utrustning. Levereras brett för utländska kemikalieparker för frätande lösningsmedelsfraktionering, avfallslösningsmedelsregenerering och reningsprojekt av fluorhaltiga blandningar.

Vad är PTFE-fodrat industriellt separationskolonnsystem?

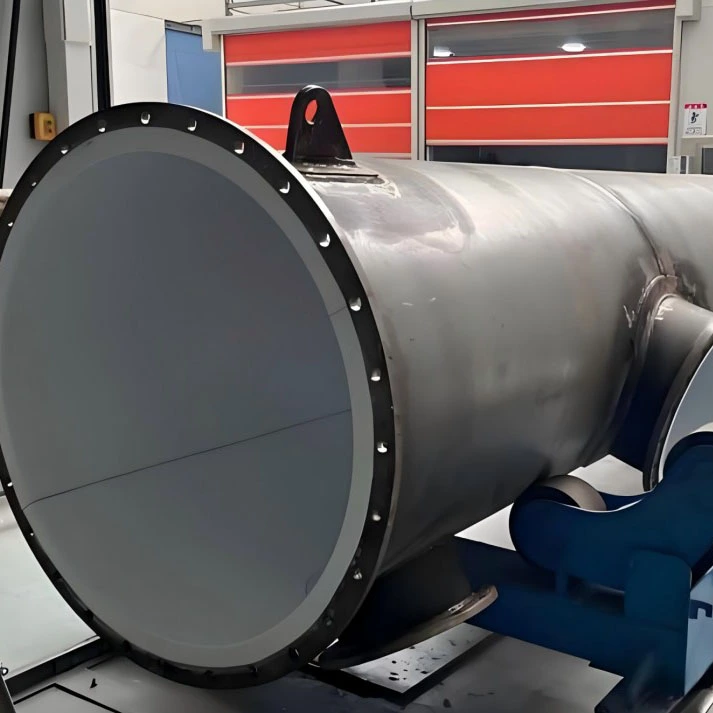

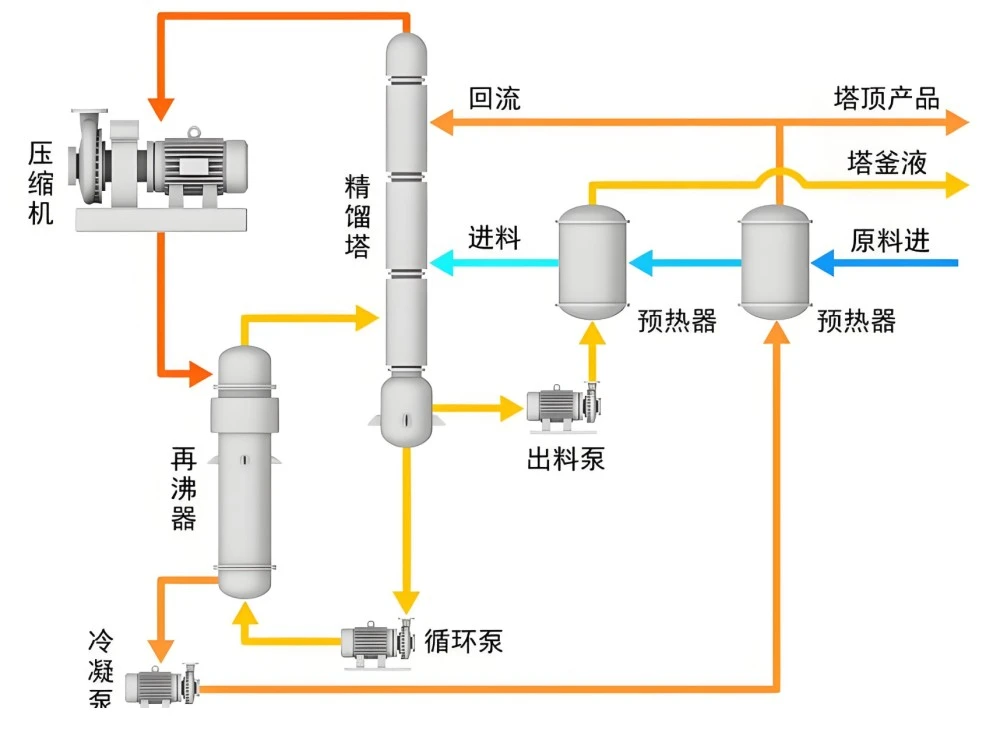

PTFE-fodrat industriellt separeringskolonnsystem är en modulär integrerad nyckelfärdig separationsenhet för fraktionering av frätande kemiska blandningar. Hela systemet består av flera PTFE-fodrade processenheter: huvudseparationskolonn, PTFE-fodrad återkokare, överliggande kondensor, återflödesmottagare, fodrade styrventiler, T-stycken och transportledningar. Huvudkolonnen fullbordar ång-vätska motströms massöverföring; återkokaren genererar stigande frätande ånga; överliggande kondensor kyler ånga till kondensat; återflödesmottagare buffertar destillat och realiserar återflödescirkulation. Alla inre ytor som kommer i kontakt med frätande ånga eller vätska är helt täckta av vakuumlaminerat PTFE-foder. Den antar enhetliga HG20536 anti-korrosionsflänsar inuti släden, förverkligar ett slutet kontinuerligt separationsarbetsflöde, inga kunder behöver köpa utspridda separat utrustning. Den kan arbeta under atmosfäriskt eller måttligt vakuum för separation av flera komponenter från korrosivt medium.

Kärnproduktens fördelar

1. Komplett nyckelfärdig integrerad lösning Integrera huvudpelaren, omkokaren, kondensorn, återloppskärlet och stödjande rör-ventilenhet i en sladd. Undvik risk för att parametrar inte matchar från spridd upphandling av flera leverantörer, minska arbetsbelastningen för koordinering av kundkonstruktioner.

2. Full-loop PTFE foderskydd Inte bara huvudtornstommen; återkokare, kondensorns inre kavitet, återflödesmottagare och alla anslutande rör-ventilkomponenter använder PTFE-korrosionsskydd. Eliminera lokala korrosionssvaga punkter som finns i partiellt fodrade separationsenheter.

3. Modulär skidmonterad prefabricering Förmonterad och förtestad inuti fabriken. Arbete på plats kräver endast anslutning till elnätet, förkortar kraftigt installations- och idrifttagningscykeln för kemiska anläggningsprojekt.

4. Anpassa kontinuerlig batch-växlingsproduktion Optimerad för långvarig 24-timmars kontinuerlig separation, stödjer även intermittent batchrening. Inre slät PTFE-yta minskar risken för korskontaminering vid byte av olika råvarublandningar.

5. Flexibel processorienterad anpassning Justera tornets inre delar, värmeväxlingsarea och konfigurationen av återflödesslingor i enlighet med mål för kundseparation, renhet, matningsmediumegenskaper och bearbetningskapacitet.

6. Unified Anti-corrosion Interface Standard Alla interna anslutningar använder HG20536 full-PTFE-fodrad flänsstandard; externt gränssnitt kan docka med uppströms matningstank och nedströms produktlagringskärl bekvämt.

Komplett teknisk specifikationstabell

Huvudapplikationsfält

Lämplig för full-loop separation av frätande flerkomponentblandningar, med exportleveranser till kemiska industriparker i Sydostasien och Mellanöstern:

1. Fluorokemisk industri: Fraktionering och rening av fluorhaltiga blandade lösningsmedelsblandningar

2. Finkemisk anläggning: Frätande flerkomponentseparation av råmaterial och insamling av högrent destillat

3. Projekt för återvinning av avfall och lösningsmedel: Regenerering och separering av surt/alkaliskt avfallsblandat lösningsmedel

4. Produktion av hjälpmaterial med ny energi: Rening av korrosiva processlösningsmedel för tillverkning av litiummaterial

5. Miljöskyddande kemikalieprojekt: Separering och återvinning av värdefulla komponenter från frätande avfallsvätska

6. Industriell test i pilotskala: Komplett separationsslinga för processforskning i korrosivt medium

Standard produktionsprocess för integrerat system

1. Bearbetning av enskild enhetsskal: Huvudkolonnsektioner, svetsning av kokare, kondensor och återflödesmottagare, helsvetspolering och högtemperaturavfettning för varje tryckbärande komponent.

2. Varje komponent inre vägg Sa2.5-grade tung sandblästring behandling, förbättra vidhäftningshållfastheten för PTFE ark.

3. Natriumaktiverande råmaterialbehandling; vakuumsömlös PTFE-laminering för varje fuktad enhet i 10000-gradig ren verkstad; dubbel PFA smältsvetsning på alla munstyckes- och flänsövergångshörn.

4. Installera tornets inre delar för huvudsepareringspelaren; montera matchande fodrade ventiler, krökar och T-stycken för anslutningsrörledningar mellan enheter.

5. Förmontering på fabrikssläpramen; mekanisk inriktning för omkokare-kondensor-mottagareslinga.

6. Flernivåinspektion: Enhet-för-enhet 10KV gnistavsökning; individuellt hydrauliskt tryckhållningstest; Simuleringstest för sluten cirkulation i komplett system för att verifiera tätheten i hela slinga.

7. Systemdemontering (för överdimensionerad delad modultyp); ren inre hålighet i varje komponent; täta alla flänsar med dedikerade PTFE-skyddslock; anta förstärkt stålramsförpackning för sjö-land blandad transportsändning.

FAQ

F1: Vad är skillnaden mellan detta PTFE-fodrade industriella separationskolonnsystem och en enkel destillationskolonn?

S: En kolumn är bara maskinvara med tornkropp; detta är en komplett nyckelfärdig slinga inklusive kokare, kondensor, återflödesmottagare och komplett rörventiluppsättning, fabriksmonterad glidmonterad enhet.

F2: Kan detta integrerade separationssystem hantera separation av fluorhaltig korrosiv ångblandning?

S: Välj uppgraderat 4 mm förtjockat PTFE-foder för fluorinnehållande ånga; ange fodermediumsammansättning för vår tekniska utvärdering i förväg.

F3: Vilken lösning tillhandahåller du för ett superstort system som inte kan transporteras som hel med?

A: Anta delad modulär prefabricering; varje enhet tillverkas, inspekteras separat i fabriken och monteras på plats enligt vår monteringsritning.

F4: Vilken speciell testning kommer hela separationssystemet att genomgå innan leverans?

S: Varje enskild komponent klarar gnistskanning och hydraultest; dessutom kommer täthetstest för sluten cirkulation av ett komplett system att utföras.

F5: Kan hela detta system anslutas till uppströms matningskärl och nedströms produktlagringstank?

S: Enad HG20536 anti-korrosionsflänsstandard för externa gränssnitt, bekväm dockning med vår fullserie PTFE-fodrad processutrustning.

F6: Vad är garantiomfattningen för det integrerade separationskolonnsystemet?

A: Kolstålskal för varje enhet 10 års strukturell garanti; PTFE-foder 5-års garanti (exkludera konstgjorda repor och felfunktionsskador); ventiler och interna tillbehör 2 års garanti.
