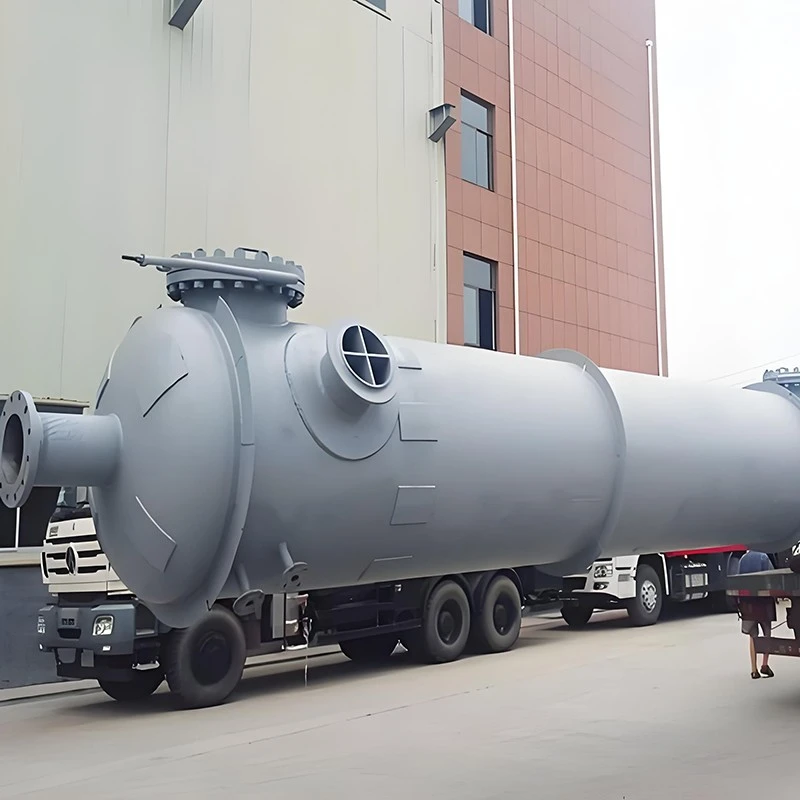

PFA-belagd kemisk ångseparationskolonn

PFA Coated Chemical Steam Separation Column är ångfasfraktioneringstorn som applicerar smältspray PFA anti-korrosionsbeläggning, funktionellt annorlunda än arklaminerade PTFE-fodrade destillationstorn. Istället för att binda tjocka fluorpolymerark, smälts tät PFA-beläggning termiskt på kolstålsubstrat. Det utmärker sig för arbetsscenarier med hög renhet i ånga-medium där strikt kontroll av metalljonläckage krävs. Varm korrosiv blandad ånga fullbordar ång-vätska motströms massöverföring inuti tornet. Den kontinuerliga täta PFA-barriären isolerar het syra, halogeninnehållande och oxiderande ånga från metallskal, och undviker metalljonkontamination av destillat. Bred utplacerad för kemisk rening med hög renhet i utlandet, farmaceutisk mellankorrigering och återvinningsprojekt för halvledarreagens.

Arbetsprincip

1. Material rostskyddsprincip

- Yttre substrat: Q345R tryckkärl i kol-stål skal tål mekanisk belastning, arbetstryck och extern vindbelastning. -Inre skyddsbarriär: PFA (Perfluoroalkoxi) fluorpolymerpulver smältsprutas och härdas termiskt på tornets innervägg, brunns- och munstyckesytor för att bilda tät kontinuerlig tunnfilmsbeläggning. Tack vare stabila molekylära kol-fluorbindningar ger härdad PFA-beläggning enastående kemisk tröghet, blockerar genomträngning av het korrosiv ånga och förhindrar upplösning av basmetalljoner i destillat, vilket ger både korrosionsskydd och högrenhetsskydd.

2. Matchande logik för ångseparationsprocessen

Het blandad frätande ånga kommer in i tornets botten och stiger uppåt; kondenserad återflödesvätska strömmar nedåt över tornpacknings-/fördelarkomponenter. Upprepad förångning-kondensationsmassöverföring realiserar multikomponentfraktionering. All uppstigande het ånga kommer endast i kontakt med PFA-belagda ytor. Denna kolonn betjänar huvudsakligen ångfasdominerade separationsarbetsflöden: vakuumkorrigering av värmekänsligt korrosivt råmaterial, reagensrening med hög renhet, fraktionering av halogenhaltig lösningsmedelsånga. Den kan anslutas till kondensorer och PFA-belagda mottagande kärl för att bygga en sluten slinga med full hög renhet och ångseparation.

Kärnproduktens fördelar

1. Ultralåg metalljon-lakningsprestanda Termiskt sammansmält tät PFA-beläggning minskar risken för jonutfällning, väl lämpad för produktion av högrent destillat, uppfyller partiella GMP- och reagenskrav av halvledarkvalitet.

2. Bra anpassningsförmåga för komplex torn-intern geometri Smältspraybeläggningsprocess täcker intrikata former som munstyckshörn, omfördelarstöd och tornsektioner med liten diameter som medför installationshinder för arkbaserad PTFE-foder.

3. Enhetligt tunt kontinuerligt spärrskikt Inga plåtfogssvetssömmar som är typiska för PTFE-plåtfoder; minskar den dolda risken för inträngning av ånga längs svetsspalter under heta ånga cykliska arbetsförhållanden.

4. Flexibel vakuumångfasdrift Lämplig för vakuumdestillation av värmelabil korrosiv ånga; ordentligt härdad PFA-beläggning bibehåller vidhäftningen under en stabil ångmiljö med negativt tryck.

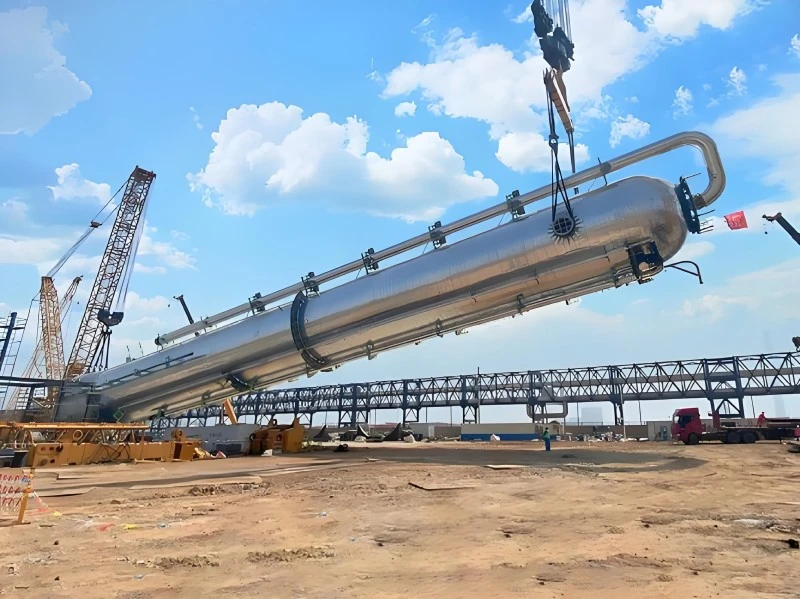

5. Modulär torn-sektionskombinationsdesign Segmentmonterade tornsektioner för bekväm långdistanstransport och fältmontering; interna delar kan bytas för att justera separationsprecisionen.

6. Kompatibilitet mellan systemet Finns med HG20536 korrosionsskyddsflänsar, kan dockas med PFA-belagd eller PTFE-fodrad rörventil och mottagningsutrustning för komplett separationsslingakonstruktion.

Komplett teknisk specifikationstabell

Huvudapplikationsfält

Rikta in på scenarier för fraktionering av frätande ånga med hög renhet, exportrekord som täcker avancerade kemiska tillverkningsanläggningar i Sydostasien och Mellanöstern:

1. Finkemisk högrenhet lösningsmedelsångrektifiering och rening

2. Farmaceutisk mellanliggande vakuumångseparation för krav på låg metallförorening

3. Halvledarhjälpreagens korrosiv-ångåtervinning & fraktionering

4. Halogenhaltig specialkemisk ångfasseparationsprocess

5. Värmekänsligt korrosivt-medium vakuumdestillationsprojekt

6. Testverkstad med hög renhet för korrosiv ångseparation i pilotskala

Försiktighetsåtgärder vid drift

1. Medium begränsning: PFA-beläggning motstår mest syra, alkali och organisk ånga; Undvik långvarig exponering för smält alkalimetall och klortrifluorid som kommer att bryta ned fluorpolymermaterial. Rekommenderas inte för tung ånga med fasta partiklar; fast grus kommer att nöta beläggningsytan.

2. Temperaturförändringsbegränsning: Förhindra drastisk termisk chock; värme/kylningshastighet kontrollerad ≤10℃ per timme. Skarp varm-kall växling kan orsaka mikrosprickor och delaminering i beläggningen.

3. Gränsvärde för vakuumdrift: Överskrid inte -0,07 MPa maximalt vakuum. För högt undertryck ökar risken för att beläggningen flagnar från stålsubstrat.

4. Monteringsskydd: Undvik strikt att vassa metallkomponenter repar eller stöter på PFA-belagda inre ytor under invändig installation.

5. Förbjuden fältmodifiering: Ingen svetsning, slipning eller borrning på plats på tornskal. Drift vid hög temperatur kommer att förstöra vidhäftningen av PFA-beläggningen.

6. Krav på ångmatning: Matningsånga bör minska överföringen av fasta partiklar så mycket som möjligt; front-end filteranordning föreslås för att minska nötande partiklar påverkan på beläggningen.

Rutinunderhållsguide

1. Periodisk beläggningsinspektion: Var 6-9 månader utför gnistläckagedetektering och beläggningstjockleksmätning. Fokusera på munstyckshörn och tornsektionsflänsövergångszoner som är känsliga för ångskurning.

2. Invändig rengöring: Kyl tornet helt och släpp trycket innan man öppnar manhålet. Använd endast mjuka icke-metalliska verktyg och kompatibla lösningsmedelscirkulationsspolningar; stålborste och hårdskrapa är strängt förbjudna för att undvika repskador på beläggningen.

3. Inspektion av flänstätning: Kontrollera PFA-kompositpackningar kvartalsvis; byt ut åldrade / deformerade packningar i tid för att stoppa ångläckage vid fogpositioner.

4. Tornets invändiga översyn: Uttagspackning och omfördelare för rengöring under årlig avstängning; ta bort avlagringar i koksångfas för att garantera massöverföringseffektivitet.

5. Underhåll av yttre skal: För utomhusmonterad pelare, inspektera utvändig rostskyddsfärg vartannat år; reparera skalande färg för att skydda kolstålsubstrat från atmosfärisk korrosion.

6. Reservdelshantering: Lagra matchande PFA-kompositpackningar; Vanliga metallpackningar ska inte ersätta tillbehör som skyddar mot korrosion. När lokala blåsor eller fjällning uppstår, kontakta tillverkaren för professionell reparation; utför inte självhäftande lappreparation på plats.

FAQ

F1: Vad är kärnskillnaden mellan PFA Coated Chemical Steam Separation Column och PTFE-fodrad destillationskolonn?

S: Den här produkten använder smältspray termisk härdad PFA tunn beläggning utan plåtsvetssömmar, överlägsen för lågjonlakning och hög renhet i ångfas. PTFE-fodrat torn använder tjock fluorpolymerplåtlaminering och presterar bättre under svår nedsänkningserosion i vätskefas.

F2: Kan PFA-belagt torn köras under långvarig högvakuumångdestillation?

A: Stabil drift under-0,07 MPa vakuum; överstig inte designvakuumvärdet, övervakuum kan utlösa risk för beläggningsdelaminering.

F3: Är detta belagda torn lämpligt för ånga som innehåller fasta slipande partiklar?

A: Rekommenderas inte. Hårda fasta partiklar som transporteras med ånga kommer att nöta PFA-beläggningen; installera front-end partikelavlägsnande filteranordning om partiklar inte kan elimineras helt.

F4: Kan tornets inre delar bytas ut på plats för att justera separationsprecisionen?

S: Modulär tornsektionsdesign tillåter utbyte av interna delar under avstängning; var noga med att inte repa inre PFA-beläggning under demontering-monteringsarbete.

F5: Vilka inspektionsartiklar kommer varje PFA-belagd ångseparationskolonn att slutföra före leverans?

S: Varje torn genomgår enhetlighetstest av beläggningstjocklek, gnistavsökning med full vägg och dubbelverifiering av tätheten av hydrauliskt tryck.

F6: Vad täcker den officiella garantin?

S: Kolstålskal har 10 års strukturell garanti; PFA-beläggning 5-års garanti (exkludera repor, partikelnötning och felfunktionsskador); torn interna tillbehör 2 års garanti.
