PTFE-fodrad industriell korrigeringskolonn

PTFE-fodrad industriell rektifieringskolonn tillhör tung industriell fraktioneringsutrustning, särskiljd från små labborienterade destillationskolonner. Den är byggd för långvarig kontinuerlig industriell rättelse snarare än intermittent rening i små partier. Under industriella arbetsförhållanden leder blandad korrosiv ånga och kondenserad vätska motströms massöverföring inuti tornsektioner för att åstadkomma separation av komponentklassning. Kolstålskalet bär den totala mekaniska belastningen, medan sömlösa PTFE-foder isolerar het korrosiv ånga från metallsubstrat, vilket förhindrar skalkorrosion och metalljonkontamination av fraktionerade produkter. Modulär segmenterad tornsektionsstruktur förenklar vägtransporter och montering på plats, allmänt utplacerad i industriparker för lösningsmedelsregenerering och korrosivt mediumseparation.

Arbetsprincip

Detta industriella korrigeringstorn slutför komponentseparation beroende pågas-vätskeräknare-nuvarande massa-överföringsprincipen, kombinerat med tvåskikts rostskyddskonstruktion:

1. Strukturell materialprincip

· Yttre skal: Q345R tryckkärls skal av kolstål, bär inre tryck, extern vindbelastning och vikten av tornets inre delar; segmenterade modulära tornsektioner är anslutna med korrosionsskyddade full-PTFE-fodrade flänsar.

· Inre barriär: Natriumaktiverad PTFE-skiva är tätt bunden till tornets innervägg via vakuumlaminering. PTFE upprätthåller en stabil kemisk tröghet när den utsätts för hög temperatur syra, alkali och fluorinnehållande ånga, vilket hindrar frätande ånga från att komma i kontakt med stålskalet.

2. Industriell rättelseprocesslogik

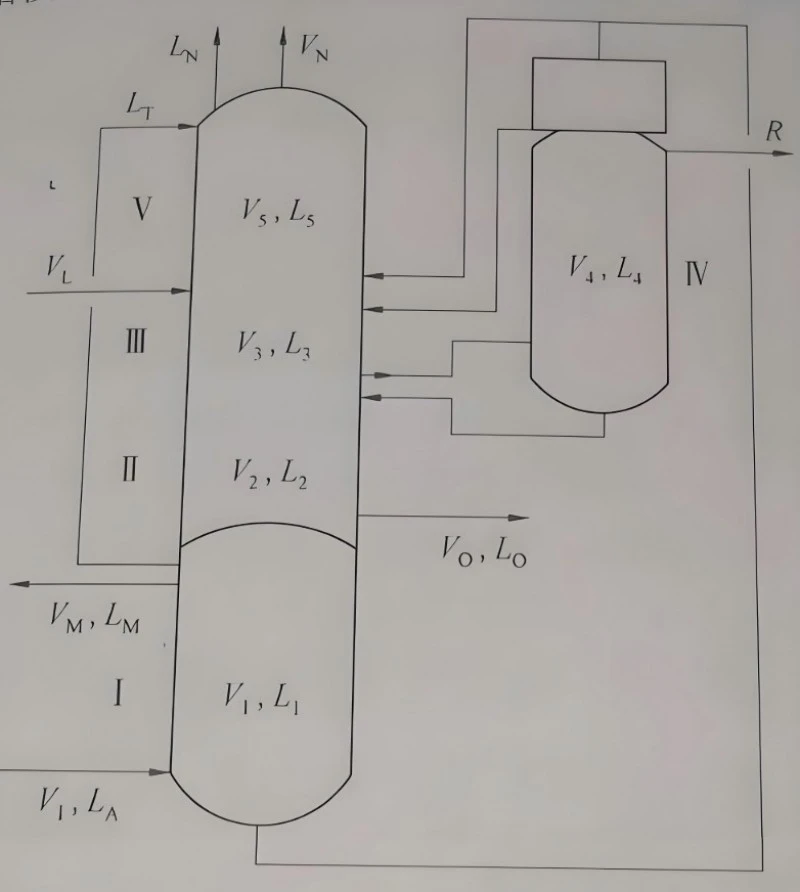

Uppvärmt blandat medium genererar ånga och kommer in i bottensektionen av rektifikationskolonnen. Het ånga stiger uppåt; kondenserad återflödesvätska strömmar nedåt. Inuti förpackningen eller brickans inre delar, är ånga och vätska helt i kontakt för upprepat förångnings-kondensutbyte. Olika komponenter med olika kokpunkter separeras och samlas upp från topp- respektive bottenutlopp. Hela tornet körs under kontinuerlig cirkulation för att möta industriella separationskrav för stora volymer.

Kärnproduktens fördelar

1. Heavy-Duty Continuous Run Industrial-orienterad design Optimerad för långvarig non-stop industricykeldrift, stärk flänsanslutning och foderbindningsprestanda, anpassa 24-timmars kontinuerlig rättelse i industriparks produktionslinjer.

2. Modulär segmenterad tornsektionskonstruktion Dela upp i flera standardtornsektioner, lös transportrestriktionen för ultrahöga tornkroppar; användare kan utöka eller minska tornsektioner senare enligt uppgraderade krav på separationsprecision.

3. Anti-korrosionsskydd för hela området med ångkontakt Inte bara tornets innervägg, alla inre stödringar, munstycksöppningar och anslutningsflänsar har full PTFE-foder; Undvik lokala korrosionsskador orsakade av korrosiv ånga vid hög temperatur vid strukturella luckor.

4. Flexibelt konfigurerbart torninternal Stöd slumpmässig packning, strukturerad packning och flerstegs vätskefördelare. Justera interna konfigurationer för att balansera separationseffektivitet och faktisk industriell bearbetningskapacitet.

5. God kompatibilitet för varierande driftsförhållanden Stabil prestanda under atmosfärstryck och måttligt negativt tryck korrigering, anpassa kokpunktsskillnadsseparation av flera korrosiva blandade komponenter.

6. Matchningskompatibilitet för hela systemet HG20536 enhetlig anti-korrosionsflänsstandard, kan sömlöst docka med PTFE-fodrad kokare, reaktor, mottagande tank och kondensor för komplett industriell korrigeringsslinga.

Komplett teknisk specifikationstabell

Huvudapplikationsfält

Fokuserad på industriella scenarier för kontinuerlig separation av stora volymer, levererade till finkemiska parker, fluorkemiska anläggningar och fabriker för återvinning av avfallsvätskor över hela Sydostasien, Mellanöstern:

1. Industriavfall frätande lösningsmedel återvinning & regenerering

2. Retifiering av fluorkemiska komponenter och fraktioner

3. Kontinuerlig rening av finkemisk råvara och komponentseparation

4. Miljöprojekt: separering av organiska ingredienser från frätande spillvätska

5. Rening och återvinning av hjälplösningsmedel av ny energi

6. Petrokemisk bearbetning av frätande hjälpmedelsfraktioner

Försiktighetsåtgärder vid drift

1. Ångmediumbegränsning: Endast smält alkalimetall och klortrifluorid kommer att erodera PTFE-foder; bekräfta ångsammansättningen före start, undvik okänd blandad frätande ånga under lång tid.

2. Temperaturändringskontroll: Förhindra kraftig temperaturchock. Uppvärmnings-/kylningshastigheten bör inte överstiga 12 ℃ per timme, för att undvika termisk stress som leder till lokal delaminering av fodret.

3. Vakuumdriftgräns: Överskrid inte -0,08 MPa maximal vakuumgrad; för högt undertryck ökar risken för att fodret skalar.

4. Invändigt skydd: Förhindra att hårdmetallfragment faller in i tornkroppen under installation och översyn; vassa hårda skräp kommer att repa PTFE-fodrets yta.

5. Belastningsgräns: Övervik inte stapling av inre delar; följ strikt designbelastningen på tornsektionens stödring, förhindra klämskador på fodret.

6. Förbjuden modifiering på plats: Svetsa, borra eller skär inte tornskal på plats. Alla rekonstruktioner måste få bekräftelse från Zhuoyans tekniska avdelning.

Rutinunderhållsguide

1. Regelbunden inspektion av beklädnaden: Genomför gnistläckagesökning i hela väggen var 8-12:e månad. Tonviktsinspektion för tornsektionsflänsförband, munstyckspositioner som tål upprepad ångskurning.

2. Invändig rengöring: Stoppa utrustningen och svalna helt innan man öppnar brunnen. Använd mjuka rengöringsverktyg och kompatibla lösningsmedelssköljtorns insida och innervägg; ståltrådsborste eller hårdskrapa är förbjudna.

3. Underhåll av flänstätning: Kontrollera PTFE-packningar på segmenterade anslutningsflänsar kvartalsvis. Byt ut åldrade och deformerade packningar i tid för att förhindra ångläckage vid lederna.

4. Översyn av tornets inre delar: Ta ut packning och omfördelare för rengöring under årligt avstängningsunderhåll; ta bort koksbildning och medelstora avlagringar för att garantera massöverföringseffektivitet.

5. Yttre skalskydd: För utomhusinstallerad korrigeringspelare, inspektera rostskyddsfärgens tillstånd vartannat år; reparera skalande färg för att skydda skalet av kolstål från atmosfärisk korrosion.

6. Reservdelshantering: Reservmatchande PTFE-packningar och foderskyddade inre tillbehör; vanliga metallreservdelar kan inte ersätta korrosionsskyddande komponenter.

FAQ

F1: Kan denna PTFE-fodrade industriella korrigeringskolonn användas för långvarig 24-timmars kontinuerlig industriell rättelse?

S: Ja, detta torn är optimerat för industriell drift utan avbrott, lämplig för storskaliga projekt för separation av lösningsmedel på parknivå.

F2: Kan vi lägga till eller minska tornsektioner senare för att justera separationsprecisionen?

A: Anta modulär segmenterad design. Nya tornsektioner kan utökas eller tas bort på plats för att justera den effektiva separationshöjden enligt senare processuppgradering.

F3: Är rektifikationskolonnen användbar för fluorhaltig hetångseparation?

S: Det kan fungera för fluorinnehållande ånga efter uppgradering till 4 mm förtjockat PTFE-foder; vänligen tillhandahåll ångsammansättning för vår tekniska utvärdering i förväg.

F4: Vad ska vi vara uppmärksamma på vid installation på plats av segmenterade tornsektioner?

A: Strikt skydda fläns PTFE-foderytan från grunden; använd matchande PTFE-packningar, följ det specificerade skruvdragningsmomentkravet.

F5: Kan du tillhandahålla komplett matchande utrustning inklusive kokare, fodrad reaktor och mottagande tank?

A: Enad korrosionsskyddsflänsstandard, stödjer en enda upphandling för komplett industriell korrigeringsproduktionslinjeuppsättning.

F6: Vad är det officiella garantiomfattningen för kolumn för industriell rättelse?

A: Kolstålskal 10 års strukturell garanti; PTFE-foder 5-års garanti (exklusive konstgjorda repor, stötar och felfunktionsskador); torn interna tillbehör 2 års garanti.
