Frätande kemikalier ställer höga krav på material, struktur och driftsförhållanden för industriella processkärl. Foder av polytetrafluoreten (PTFE) ger en korrosionsbeständig inre yta, medan den omgivande stålkonstruktionen ger mekaniskt stöd. Att välja ett lämpligt fodrat kärl kräver dock mer än att identifiera ett kemikaliebeständigt material eller specificera en nominell kapacitet.
Den här guiden förklarar hur man bedömer kemisk kompatibilitet, temperatur- och tryckförhållanden, kärlkonfiguration, anslutningar, inspektionskrav och driftsprocedurer. Den undersöker också skillnaderna mellan reaktorer, lagringstankar, mottagare och blandningstankar, vilket hjälper processingenjörer att utveckla en tydligare utrustningsspecifikation innan konstruktionsgodkännande och tillverkning.
Innehållsförteckning
Välj ett avsnitt för att utforska relevanta teknik- och utrustningsvalsöverväganden.
- Förstå PTFE-foder i kemisk bearbetning
- Hur foder- och stålkonstruktionen fungerar tillsammans
- Fyra huvudtyper av fodrade processkärl
- Utvärdering av kemisk kompatibilitet
- Temperatur-, tryck- och vakuumkrav
- Kapacitet, dimensioner och utrustningslayout
- Munstycken, Manways och Process Connections
- Foderinspektion och kvalitetsverifiering
- Förbereda en utrustningsspecifikation
- Vanliga urvals- och designmisstag
- Installation, drift och underhåll
- Planera en anpassad utrustningskonfiguration
- Vanliga frågor
- Slutliga urvalsöverväganden
1. Förstå PTFE-foder i kemisk bearbetning
Industriella kemiska processer involverar ofta syror, alkalier, lösningsmedel, intermediärer och andra ämnen som kan angripa konventionella metalliska fuktade ytor. Materialval blir därför en kritisk del av utrustningsteknik, särskilt när processen kräver upprepad exponering för ett korrosivt medium under kontrollerade driftsförhållanden.

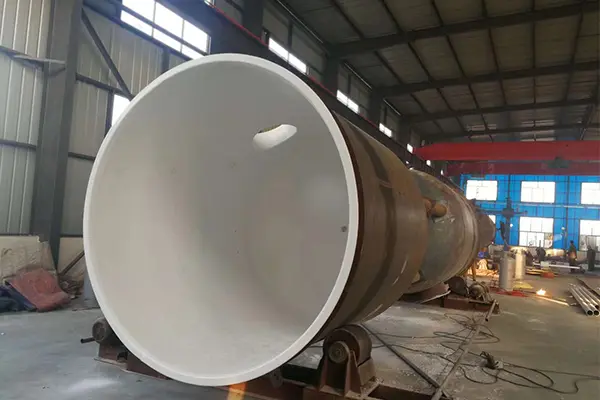

PTFE fodrad utrustningär designade kring en enkel princip: separera processmaterialet från den strukturella metallen genom att införa ett korrosionsbeständigt invändigt foder. Fodret fungerar som den avsedda kontaktytan, medan det yttre stålkärlet ger det strukturella stöd som krävs av utrustningens design.
PTFE, eller polytetrafluoreten, är en fluorpolymer känd för sin breda kemiska beständighet och relativt låga friktionsyta. Dessa egenskaper gör den till en kandidat för många kemikalieinneslutnings- och bearbetningsapplikationer. Ändå måste materiallämplighet fastställas för den faktiska kemiska sammansättningen, koncentrationen, temperaturen och driftsförhållandena snarare än att antas utifrån materialnamnet enbart.
Varför den inre kontaktytan spelar roll
Den blöta ytan är den del av ett kärl, anslutning eller tillbehör som kommer i direkt kontakt med processmaterialet. Dess kemiska kompatibilitet kan påverka kontamineringskontroll, utrustningens integritet, inspektionskrav och frekvensen av underhållsingrepp.
För ett kärl som innehåller frätande råmaterial kan det främsta problemet vara den långvariga kontakten mellan vätskan och fodret. Ett reaktionskärl innebär en annan utmaning eftersom kemisk sammansättning, temperatur, tryck och omrörning kan förändras under en sats. En mottagare kan utsättas för en processström under en kortare period men kräver fortfarande kompatibilitet med det inkommande materialet och eventuell kondenserad vätska.
Varje ansökan bör därför utvärderas som en fullständig uppgift snarare än som ett isolerat materialvalsbeslut.
Ingenjörsprincip:Korrosionsbeständighet är en del av utrustningens lämplighet. Strukturell integritet, foderstöd, tätningsarrangemang, temperaturgränser, tryckförhållanden och processkonfiguration måste också beaktas.
Där ett fodrat kärl passar in i en process
Beroende på anläggningsarrangemanget kan ett fodrat kärl ta emot inkommande material, hålla dem mellan bearbetningsstegen, underlätta en kemisk reaktion eller tillhandahålla en kontrollerad miljö för blandning. Kärlet måste matcha sin avsedda processfunktion, inklusive förväntad flödesväg, materialöverföringsmetod och förhållande till ansluten utrustning.
Att definiera denna roll i ett tidigt skede hjälper till att förhindra ett vanligt specifikationsproblem: att begära ett generiskt korrosionsbeständigt kärl utan att klargöra de exakta operationerna som kärlet måste utföra.
2. Hur foder- och stålkonstruktionen fungerar tillsammans
Ett fodrat kärl innehåller två huvudsakliga funktionella element: det inre fluorpolymerfodret och den omgivande strukturella kroppen. Även om de utgör en del av processutrustning, tjänar dessa element olika syften och måste utvärderas tillsammans.
Det invändiga fodret
Fodret skapar en barriär mellan processmediet och den underliggande metallen. Dess effektivitet beror på polymerens lämplighet för det specificerade mediet, foderkonstruktionen, tillståndet hos den färdiga ytan och hur fodret rymmer kärlets geometri.
Områden runt munstycken, hörn, förändringar i diameter, öppningar och andra övergångar förtjänar särskild uppmärksamhet. Dessa platser kan involvera mer komplicerade geometrier än en bred, relativt enhetlig kärlvägg. Den föreslagna byggmetoden bör vara lämplig för utrustningens dimensioner och de ytor som kräver skydd.
Den yttre stålkroppen
Stålkroppen ger strukturellt stöd och utgör den huvudsakliga bärande strukturen. Dess design måste ta hänsyn till den erforderliga kapaciteten, externa belastningar, kärlarrangemang, anslutna rörledningar, stödförhållanden och tillämpliga krav på tryckkärl där det är relevant.
Att installera ett kemiskt resistent foder tar inte bort behovet av att konstruera metallstrukturen. Byggnadsmaterial, väggkonstruktion, stödarrangemang och anslutningar måste väljas för den avsedda tjänsten och tillämpliga konstruktionsunderlag.
Gränssnittet mellan de två komponenterna
Ett polymerfoder och ett metallkärl reagerar olika på förändringar i temperatur och mekanisk belastning. Deras interaktion är därför ett viktigt konstruktionsövervägande, särskilt när processen involverar uppvärmning, kylning, tryckvariation eller upprepade driftscykler.
Lämpligheten av beklädnadshållningsmetoden, tjocklek, geometri och stödarrangemang bör bekräftas för det föreslagna kärlet. Konstruktörer bör också överväga hur systemet kommer att reagera under uppstart, normal drift, rengöring, avstängning och förutsebara processavvikelser.
De exakta konstruktionsdetaljerna beror på utrustningstyp och tillverkningsmetod. En konstruktion som är lämplig för en kärlgeometri bör inte automatiskt antas vara lämplig för ett annat kärl som arbetar under andra mekaniska eller termiska förhållanden.
3. Fyra huvudtyper av fodrade processkärl
Även om fodrade reaktorer, lagringstankar, mottagare och blandningstankar kan dela ett liknande grundläggande konstruktionskoncept, är deras processuppgifter inte utbytbara. Att välja rätt typ börjar med att identifiera vad fartyget måste göra inom produktionssystemet.
3.1 PTFE-fodrade reaktorer
En reaktor rymmer en kemisk reaktion eller annan process där innehållet genomgår en definierad omvandling. De invändiga fuktade ytorna måste vara kompatibla med utgångsmaterial, reaktionsprodukter, mellanprodukter och relevanta rengöringsmedier.
Reaktionsförhållandena kan ändras under en batch. En process som börjar med flera separata komponenter kan utveckla en annan kemisk sammansättning när reaktionen fortskrider. Temperaturen kan stiga eller falla, medan gasgenerering, ångbildning eller tryckförändringar kan påverka den erforderliga kärlkonfigurationen.
Av dessa skäl bör reaktorspecifikationerna beskriva den fullständiga driftsekvensen istället för att endast tillhandahålla normala stationära förhållanden.
- Definiera den kemiska sammansättningen och koncentrationen av de material som finns närvarande under varje viktigt processsteg.
- Ange normala och maximala driftstemperaturer, designtryck och eventuella vakuumförhållanden.
- Identifiera nödvändiga anslutningar för uppvärmning, kylning, laddning, urladdning och provtagning.
- Bekräfta om omrörning, extra instrumentering eller andra processtillbehör krävs.
Målet är att samordna foder, kärlstruktur och tillbehör med den faktiska reaktionsprocessen, inte bara att reproducera dimensionerna på en befintlig tank.
3.2 PTFE-fodrade lagringstankar
Lagringstankar används för att hålla kemiska råvaror, intermediärer och processvätskor innan de överförs till ett annat steg. Till skillnad från en reaktor kan en lagringstank inte utföra en aktiv omvandling av dess innehåll. Icke desto mindre kan det lagrade mediet förbli i kontakt med fodret under en längre period.
Valet bör beakta den lagrade kemikalien, dess koncentration, kontaktens varaktighet och hela intervallet av lagringstemperaturer. Förhållanden under påfyllning, tömning, städning och tillfällig avstängning ska också bedömas.
Tanklayout är en annan viktig faktor. Den erforderliga arbetsvolymen, åtkomst för inspektion, överföringsanslutningar, installationsområde och förhållande till pumpar eller anslutna processledningar påverkar alla den slutliga konfigurationen.
- Skilj nominell kärlkapacitet från den nödvändiga användbara arbetsvolymen.
- Ange de kemiska medier som lagras i tanken, inklusive relevanta rengöringsvätskor.
- Ange krav på inlopp, utlopp, ventilation, dränering och instrumentering där så är tillämpligt.
- Bekräfta den avsedda installationsplatsen och eventuella åtkomst- eller underhållsbegränsningar.
En lämplig lagringskonfiguration måste ge den erforderliga inneslutningsfunktionen samtidigt som den förblir kompatibel med de kemiska och mekaniska förhållanden som uppstår under drift.
3.3 PTFE-fodrade mottagare
Mottagarna samlar in material från en uppströmsprocess innan det överförs, bearbetas vidare eller dirigeras någon annanstans i produktionssystemet. Beroende på processen kan det mottagna materialet vara en vätska, ett kondensat, en blandning eller en ström vars sammansättning varierar över tiden.
En mottagare kan verka enklare än en reaktor eftersom dess primära syfte kan vara insamling snarare än reaktion. Mottagningsplikten behöver dock fortfarande definieras. Den inkommande strömmen, förväntad ackumuleringsvolym, överföringsfrekvens, temperatur och tryckförhållanden påverkar den erforderliga konfigurationen.
Anslutningar förtjänar särskild uppmärksamhet eftersom en mottagare ofta är placerad mellan separata delar av utrustningen. Felaktig munstycksorientering eller anslutningsdimensionering kan komplicera installationen och påverka det avsedda processflödet.
- Identifiera uppströmskällan och de förväntade egenskaperna hos den inkommande strömmen.
- Uppskatta den maximala kvantitet som kan ackumuleras före nästa överföring.
- Definiera utloppsvägen och eventuella erforderliga ventilations- eller nivåövervakningsanslutningar.
- Bekräfta drifttrycket och eventuella tryckförändringar under överföring eller avstängning.
Dessa detaljer fastställer om den valda mottagaren kan utföra sin insamlingsuppgift inom det bredare systemarrangemanget.
3.4 PTFE-fodrade blandningstankar
Blandningstankar kombinerar material eller bibehåller en blandning under specificerade processförhållanden. Deras design kan inkludera en omrörare, drivarrangemang, axelingång, bafflar där så är lämpligt och flera materialanslutningar.
De våta komponenterna måste betraktas som en komplett sammansättning. Kompatibiliteten hos huvudkärlets foder fastställer inte automatiskt lämpligheten för varje komponent som kommer i kontakt med mediet. Axelrelaterade komponenter, tätningar, packningar och andra tillbehör behöver sina egna material- och funktionskontroller.
Valet av omrörare påverkar också utrustningens design. Erforderlig blandningsprestanda, vätskeegenskaper, förväntat innehåll av fasta partiklar, arbetshastighet och kärlets geometri kan påverka konfigurationen. Mekaniska belastningar och gränssnittet mellan omröraraggregatet och det fodrade kärlet bör ses över innan tillverkningsdetaljerna slutförs.
- Definiera de material som ska blandas och eventuella förväntade förändringar under drift.
- Specificera om en omrörare behövs och ange relevanta blandningskrav.
- Identifiera axelinloppsarrangemang, tätningar, instrumentering och andra processgränssnitt.
- Se över rengöringsmetoden och tillgängligheten för de invändiga fuktade ytorna.
Blandningsapplikationer kräver samordnad mekanik och kemiteknik snarare än ett kärlval baserat på enbart kapacitet.
| Typ av utrustning | Primär funktion | Viktig designhänsyn | Viktig processinmatning |
|---|---|---|---|
| Reaktor | Rymmer en kemisk reaktion eller omvandling. | Föränderliga förhållanden under hela driftcykeln. | Reaktionsstadier och drifthölje. |
| Förvaringstank | Rymmer råvaror, intermediärer eller processvätskor. | Långvarig kontakt och lagringsförhållanden. | Arbetsvolym och lagrat medium. |
| Mottagare | Samlar material från ett processskede. | Arrangemang för inkommande flöde, ackumulering och överföring. | Inloppsförhållanden och utloppskrav. |
| Blandningstank | Kombinerar material eller upprätthåller en blandning. | Omrörning, axelgränssnitt och fuktade tillbehör. | Materialegenskaper och blandningsförmåga. |
Tabellen visar allmänna funktionsskillnader. Slutliga konstruktionsdetaljer ska fastställas för avsedda processförhållanden.
4. Utvärdering av kemisk kompatibilitet
Kemisk kompatibilitet är en utgångspunkt för val av utrustning, men den måste fastställas med hjälp av faktisk processinformation. Enbart ett kemiskt namn kanske inte beskriver hela miljön där fodret kommer att fungera.
Identifiera hela sammansättningen av mediet
Processbeskrivningen bör identifiera de huvudsakliga kemikalierna och alla relevanta föroreningar, tillsatser, reaktionsprodukter eller sekundära komponenter. En blandning kan bete sig annorlunda än en enskild ren substans, så antaganden baserade enbart på huvudingrediensen kan vara otillräckliga.
Koncentrationen är särskilt viktig. Sammansättningen av en processström kan förändras under reaktion, avdunstning, utspädning, separation eller materialöverföring. Specifikationen bör identifiera de koncentrationsintervall som de våta ytorna förväntas möta.
Inkludera rengörings- och underhållsvätskor
Rengöringsprocedurer kan utsätta fodret för ämnen som saknas under normal produktion. Sköljmedel, rengöringslösningar eller vätskor som tillförs under underhåll bör därför inkluderas i kompatibilitetsbedömningen när de kommer i kontakt med de inre ytorna.
Temperaturförändringar under rengöring kan också påverka lämpligheten. Ett material som är kompatibelt med en viss vätska vid en temperatur bör inte antas förbli lämpligt under alla möjliga temperaturförhållanden.
Tänk på exponeringens varaktighet och processvariationer
Kontaktens varaktighet och den förväntade driftscykeln bidrar till den samlade bedömningen. Kontinuerlig lagring, upprepad batchdrift, intermittent rengöring och korta överföringsperioder representerar olika exponeringsmönster.
Processavvikelser bör också beaktas där det är rimligt att förutse. En oavsiktlig blandning, en förändring i koncentrationen eller ett förlängt uppehåll kan skapa förhållanden utanför det rutinmässiga produktionsomslaget.
Checklista för kompatibilitetsgranskning:
- Kemiska identiteter och koncentrationer.
- Blandningar, föroreningar och relevanta processbiprodukter.
- Normala, lägsta och maximala kontakttemperaturer.
- Rengöringsvätskor och underhållsrelaterad exponering.
- Contact duration and expected process variations.
Fodermaterialet, konstruktionsmetoden och utrustningens konfiguration bör ses över mot dessa förhållanden innan konstruktionen godkänns. Om processkemin är ofullständigt definierad bör den olösta informationen registreras istället för att behandla kompatibiliteten som bekräftad.
5. Temperatur-, tryck- och vakuumkrav
Temperatur och tryck påverkar både polymerfodret och den totala kärlenheten. Att välja ett material baserat på dess kemiska beständighet utan att utvärdera det mekaniska driftshöljet kan resultera i en ofullständig specifikation.
Driftstemperatur
Registrera den normala driftstemperaturen samt de högsta och lägsta temperaturerna som förväntas under uppstart, produktion, rengöring och avstängning. Om en reaktion genererar värme eller en process använder uppvärmnings- och kylcykler, bör hela temperaturområdet dokumenteras.
Temperaturen påverkar polymerbeteendet och kan påverka kemisk interaktion, deformation, genomträngning och responsen från gränsytan mellan fodret och stålkroppen. Dess effekter beror på den specifika foderkonstruktionen och serviceförhållandena, så en enda generisk temperatursiffra bör inte ersätta designspecifik verifiering.
Snabba temperaturförändringar kan skapa ytterligare överväganden. Utrustningens design bör ta hänsyn till den förväntade termiska cykeln och dess konstruktions kompatibilitet med den cykeln.
Positivt tryck
Tryckspecifikationen bör skilja normalt drifttryck från konstruktionstrycket och alla relevanta transienta förhållanden. Tryckförändringar kan inträffa under laddning, urladdning, reaktion, ångalstring eller anslutning till annan processutrustning.
Kärlstorlek, konstruktionsmaterial, munstycksdetaljer, tätningsarrangemang och tillämplig designkod kan påverka det tillåtna driftshöljet. Hela monteringen måste utvärderas snarare än att bara förlita sig på klassificeringen av en komponent.
Vakuum och undertrycksförhållanden
Vakuumförhållanden kräver uttrycklig hänsyn. De kan uppstå under vakuumbearbetning, ångkondensering, pumpdrift eller andra steg i processen. Ett kärl som rutinmässigt arbetar under positivt tryck kan stöta på ett annat mekaniskt belastningstillstånd när dess inre tryck faller under det yttre trycket.
PTFE-foderstöd och den övergripande kärlkonstruktionen måste ses över för den specificerade vakuumeffekten. Det förväntade lägsta absoluta trycket, exponeringstiden, driftstemperaturen och frekvensen av vakuumcykler bör inkluderas i den tekniska granskningen.
Det är inte tillräckligt att sluta sig till vakuumets lämplighet från kemisk resistens eller från en klassificering av positivt tryck. Den föreslagna fodrade monteringen måste bekräftas för de faktiska vakuumförhållandena och driftssekvensen.
Kombinera driftsförhållandena till en specifikation
Tryck och temperatur bör utvärderas tillsammans. The maximum temperature, design pressure, and deepest vacuum should not be treated as unrelated values if they can occur during the same operating stage. Specifikationen ska identifiera kombinationer som är möjliga i praktiken och ange vilka steg som kräver separat utvärdering.
| Skick | Information att tillhandahålla | Design Review Fokus |
|---|---|---|
| Temperatur | Normalt intervall, maximum, minimum och temperaturförändringar. | Fodrets lämplighet och värmebeteende för monteringen. |
| Positivt tryck | Drifttryck, designtryck och transienta förhållanden. | Strukturell design, skarvar och tillämplig utrustningsklassificering. |
| Vakuum | Minsta absoluta tryck, varaktighet och driftsteg. | Foderstöd och full-kärl lämplighet under vakuum. |
| Processcykling | Uppstart, avstängning, rengöring och upprepade driftsekvenser. | Kombinerade termiska och mekaniska förhållanden. |
6. Kapacitet, mått och utrustningslayout
Kapacitet är en viktig parameter, men den definierar inte helt dimensionerna eller lämpligheten för ett processkärl. Två kärl med samma nominella volym kan ha olika höjder, diametrar, huvudgeometrier, stödarrangemang och anslutningslayouter.
Arbetsvolym och nominell kapacitet
Nominell volym beskriver fartygets angivna kapacitet, medan arbetsvolym är den kvantitet som är avsedd att lagras eller bearbetas under normal drift. Skillnaden är särskilt viktig för reaktorer och blandningstankar, där tillräckligt utrymme kan krävas för omrörning, ångalstring, skum, expansion eller annat processbeteende.
Lämplig driftsfyllnadsnivå beror på processen och kärlets design. Den erforderliga marginalen bör utvärderas snarare än antas vara identisk för olika tillämpningar.
Övergripande mått och installationsutrymme
Bekräfta den högsta tillåtna höjden, diametern och det totala kuvertet. Tänk på den tillgängliga tillträdesvägen, dörr- och öppningsdimensioner, lyftarrangemang, konstruktionsavstånd, underhållsutrymme och placeringen av närliggande utrustning.
Transport- och installationsbegränsningar kan också påverka fartygets konfiguration. Ett fartyg som passar sin driftplats kan fortfarande kräva en separat granskning av hur det ska flyttas in i byggnaden eller placeras på dess grund.
Stöder och ansluten utrustning
Stödben, kjolar, konsoler, lyftfunktioner och fundamentgränssnitt bör vara i linje med den strukturella designen och platsförhållandena. Anslutna pumpar, omrörare, instrument och rörledningar kan medföra ytterligare belastningar eller utrymmeskrav.
Layouten bör lämna lämplig åtkomst till driftpunkter och inspektionsområden. Underhållsbehov är lättare att hantera när de övervägs innan arrangemanget är klart.
När en måttritning behövs
En preliminär processbeskrivning kan vara adekvat under inledande diskussioner, men ett dimensionerat arrangemang blir allt viktigare i takt med att konstruktionen fortskrider. Ritningen ska identifiera huvuddimensioner, munstyckspositioner, stödpunkter, åtkomstöppningar och relevanta gränssnitt med intilliggande utrustning.
Om anläggningsanslutningar redan finns, bör det föreslagna kärlet kontrolleras mot den tillgängliga ledningslayouten. Eventuella nödvändiga avvikelser bör identifieras och åtgärdas innan tillverkningsritningar godkänns.
7. Munstycken, mangångar och processanslutningar
Anslutningar länkar samman ett fartyg med resten av produktionssystemet. De kan behövas för laddning, urladdning, ventilering, provtagning, instrumentering, rengöring, temperaturövervakning eller andra funktioner. Deras placering och konstruktion påverkar hur effektivt fartyget kan installeras, drivas och inspekteras.
Munstyckets placering och orientering
Varje munstycke bör ha en tydligt identifierad funktion och position. Specifikationen eller godkänd ritning bör fastställa dess nominella storlek, orientering, anslutningstyp och eventuella relevanta höjd- eller vinkelkrav.
Inlopps- och utloppsplacering bör återspegla det avsedda processflödet. Krav på dränering, materialöverföring och åtkomst kan också påverka kärlets geometri. Ändringar av munstycksplatser efter att foder- eller tillverkningsarbete har påbörjats kan skapa ytterligare tekniska och tillverkningskomplikationer.
Manways och inspektionstillträde
Mangångar och tillträdesöppningar stödjer inspektion, rengöring och underhåll där fartygets design tillåter. Deras dimensioner och placeringar bör återspegla den avsedda inspektionsmetoden, behoven för säker åtkomst och det omgivande anläggningsarrangemanget.
Öppningsdetaljer måste också vara kompatibla med fodrets design. Övergången mellan en öppning och den intilliggande fodrade ytan kräver särskild uppmärksamhet eftersom den kombinerar ett processgränssnitt med en strukturell egenskap.
Omrörare, instrument och hjälpkomponenter
Beroende på processen kan ett kärl kräva ett instrument på vätskenivå, temperatursensor, tryckanslutning, siktglas, omrörare eller ytterligare kopplingar. Alla kärl behöver inte varje tillbehör, och det erforderliga arrangemanget bör baseras på processuppgifterna snarare än en generisk lista.
Varje vått tillbehör kräver en kompatibilitetsgranskning. Packningar, tätningar, instrumentgränssnitt och anslutna komponenter måste vara lämpliga för det kemiska mediet och tillämpliga tryck- och temperaturförhållanden.
Organisera anslutningsinformation tydligt
Ett munstycksschema är ett användbart sätt att undvika oklarheter. Den kan identifiera varje anslutning efter tagg, funktion, storlek, kvantitet, orientering och anslutningstyp, med ritningsreferenser vid behov.
Att tillhandahålla denna information tidigt hjälper ingenjörs- och tillverkningsteamen att kontrollera utrymmen, koordinera tillbehör och upprätta ett konsekvent arrangemang innan designen släpps.
8. Foderinspektion och kvalitetsverifiering
Inspektion bör planeras som en del av utrustningsspecifikationen snarare än att läggas till först efter att tillverkningen är klar. De nödvändiga inspektionsaktiviteterna beror på fodermetoden, kärlets design, tillämpliga standarder, processrisk och kontraktsmässiga acceptanskriterier.
Definiera inspektionens omfattning före produktion
Identifiera de uppgifter och undersökningar som krävs för de fodrade ytorna, konstruktionskroppen, anslutningarna och den färdiga monteringen. Specifikationen ska ange vilka krav som är obligatoriska, vilka standarder som gäller och vem som ansvarar för att granska resultaten.
Om en viss metod för inspektion av foder är lämplig bör dess procedur och acceptansgränser överenskommas i förväg. Till exempel kan elektrisk semestertestning vara relevant för vissa icke-ledande foder och lämpliga utrustningskonfigurationer, men dess användning och testinställningar måste fastställas för den specifika konstruktionen. Det bör inte antas gälla identiskt för varje foderprocess eller tjocklek.
Inspektera svåra geometriska områden
Inspektionsplanering bör ta hänsyn till platser som är svårare att komma åt eller bedöma, inklusive munstycksövergångar, öppningar, hörn och andra förändringar i geometri. Dessa områden kan kräva olika inspektionstekniker eller mer detaljerade ritnings- och tillverkningskontroller.
Visuell undersökning, dimensionskontroller och andra tillämpliga metoder bör definieras enligt konstruktionskraven. Eventuella obligatoriska tryckprovningar eller strukturella undersökningar bör också identifieras där det är relevant för utrustningens konstruktion.
Förtydliga dokumentation och acceptanskriterier
Godkännandeprocessen bör specificera vilka bevis som krävs innan utrustningen kan släppas. Beroende på projektet kan dokumentationen innehålla godkända ritningar, materialinformation, inspektionsprotokoll, testresultat och register över accepterade avvikelser.
Påståenden som "inspektera fodret noggrant" är mindre användbara än en definierad inspektionsplan som identifierar metoden, tillämplig plats, acceptanskriterier och nödvändiga uppgifter. Exakta krav ger tillverkare och kund en gemensam grund för att granska den färdiga utrustningen.
Upprätthålla spårbarhet av godkända ändringar
Designändringar bör dokumenteras, granskas och godkännas av ansvariga parter. En ändring av en anslutning, tillbehör eller drifttillstånd kan påverka andra delar av utrustningsspecifikationen. Att registrera orsaken till en ändring och dess tekniska godkännande hjälper till att bevara överensstämmelse mellan tillverkningsdokumenten och den slutliga monteringen.
9. Förbereda en utrustningsspecifikation
En tydlig specifikation ger utrustningsingenjörsteamet tillräckligt med information för att utvärdera applikationen och identifiera olösta krav. Den bör beskriva inte bara det erforderliga fartyget utan också de förhållanden under vilka fartyget kommer att fungera.
Följande sekvens ger en praktisk metod för att organisera designinformationen.
-
Beskriv processuppgiften.
Förklara om kärlet kommer att användas för reaktion, lagring, uppsamling eller blandning. Identifiera driftstadiet, uppströms- och nedströmsgränssnitt och eventuella speciella processfunktioner.
-
Dokumentera det kemiska mediet.
Lista relevanta ämnen, koncentrationer, blandningar, föroreningar och rengöringsvätskor. Identifiera alla stadier där sammansättningen förändras avsevärt.
-
Definiera driftsenveloppet.
Ge normala och extrema temperaturer, drift- och designtryck, vakuumförhållanden och förutsebara övergångar mellan drifttillstånd.
-
Fastställ kapacitet och dimensioner.
Ange nominell kapacitet, användbar arbetsvolym, huvudsakliga dimensioner, installationsbegränsningar och erforderligt stödarrangemang.
-
Förbered anslutningsschemat.
Lista nödvändiga munstycken, öppningar, ventiler, avlopp, instrument, omrörararrangemang och tillbehör. Bifoga en layoutritning när tillgänglig.
-
Identifiera standarder och inspektionskrav.
Ange tillämpliga konstruktionskrav, inspektionsprocedurer, testförväntningar, acceptanskriterier och nödvändig dokumentation.
-
Granska tekniska luckor innan godkännande.
Registrera olösta kemiska data, motstridiga dimensioner, osäkra driftsförhållanden och alla tillbehör vars kompatibilitet eller design förblir obekräftad.
Checklista för utrustningsspecifikationer
| Specifikationskategori | Information som krävs | Anledning till granskning |
|---|---|---|
| Behandla ansökan | Fartygsfunktion, processsteg, materialöverföring och driftsekvens. | Fastställer rätt utrustningstyp. |
| Kemiskt medium | Sammansättning, koncentration, föroreningar och rengöringsmedel. | Stöder utvärdering av foderkompatibilitet. |
| Driftsförhållanden | Temperaturområde, designtryck, vakuumdrift och transienta förhållanden. | Definierar det nödvändiga driftomslaget. |
| Kapacitet och layout | Arbetsvolym, övergripande dimensioner, stödarrangemang och installationsgränser. | Kontrollerar passform och processintegration. |
| Anslutningar | Munstycksstorlekar, positioner, öppningar, instrumentering och tillbehör. | Koordinerar rörledningar och utrustningsgränssnitt. |
| Kvalitetskrav | Inspektionsprocedurer, testning, acceptanskriterier och register. | Definierar hur överensstämmelse ska verifieras. |
När vissa detaljer förblir otillgängliga, identifiera dem som öppna tekniska objekt. Detta tillvägagångssätt är mer tillförlitligt än att anta dimensioner, driftsförhållanden eller acceptanskrav som inte har fastställts av projektgruppen.
10. Vanliga urvals- och designmisstag
Flera problem kan uppstå när val av utrustning bygger på en kort produktbeskrivning utan att helt definiera den avsedda tjänsten. De flesta kan reduceras genom en mer komplett processbeskrivning och en tidig genomgång av den tekniska specifikationen.
Att välja enbart med kemiskt namn
Att veta att ett kärl kommer att innehålla en syra, alkali eller lösningsmedel är inte tillräckligt för att slutföra en kompatibilitetsbedömning. Koncentration, blandningar, temperatur, exponeringstid, rengöringsmetoder och fodrets konstruktion kan ha betydelse.
Bättre tillvägagångssätt:Tillhandahåll hela processmediet och dess förväntade driftsområde, bekräfta sedan lämpligheten för den faktiska tillämpningen.
Anger endast den nominella kärlvolymen
En kapacitetssiffra bestämmer inte hela kärlets geometri, tillåten arbetsvolym, omrörararrangemang eller anslutningslayout. Otillräcklig dimensionsinformation kan leda till utrustning som inte enkelt kan integreras i den befintliga anläggningen.
Bättre tillvägagångssätt:Ange arbetsvolym, övergripande dimensioner, platsbegränsningar, processkrav och nödvändiga anslutningar tillsammans.
Om man antar kemisk resistens etablerar vakuum lämplighet
Kemisk beständighet och motståndskraft mot en tryckskillnad tar upp olika tekniska frågor. Fodret och stödstrukturen måste utvärderas för de avsedda vakuumförhållandena och relevant driftstemperatur.
Bättre tillvägagångssätt:Ange det lägsta absoluta trycket, exponeringens varaktighet, temperatur och förväntad vakuumcykel explicit.
Med utsikt över tätningar och hjälpkomponenter
En kompatibel huvudbeklädnad kan inte fastställa lämpligheten för varje tätning, packning, omrörarkomponent, synglas eller instrumentanslutning. Varje relevant fuktad komponent utgör en del av hela systemet.
Bättre tillvägagångssätt:Inkludera tillbehör och anslutningsmaterial i den tekniska granskningen istället för att behandla huvudkärlet som den enda komponenten som kräver bedömning.
Avsluta munstyckespositioner för sent
Sena ändringar av anslutningsplatser kan påverka inre geometri, rörinriktning, åtkomst och den färdiga foderkonfigurationen. De kan också skapa konflikter med närliggande utrustning eller installationsavstånd.
Bättre tillvägagångssätt:Se över ett dimensionerat arrangemang och munstycksschema innan tillverkningsritningar godkänns.
Lämnar inspektionskraven odefinierade
En allmän begäran om ett korrosionsbeständigt kärl förklarar inte hur den färdiga beklädnaden kommer att inspekteras eller vilka kriterier som avgör acceptans. Saknade detaljer kan skapa oenighet under den slutliga granskningen.
Bättre tillvägagångssätt:Kom överens om tillämpliga standarder, inspektionsprocedurer, acceptanskriterier och nödvändiga register innan produktionen börjar.
Urvalsregel:En komplett utrustningsspecifikation kopplar samman processdrift, kemiskt medium, driftsförhållanden, kärlkonfiguration och inspektionskrav. Var och en bör stödja samma definierade applikation.
11. Installation, drift och underhåll
Utrustningens lämplighet beror inte bara på dess ursprungliga design utan också på hur fartyget hanteras, installeras, drivs och underhålls. Lämpliga procedurer hjälper till att bevara fodrets integritet och identifiera problem innan de utvecklas till mer allvarliga utrustningsproblem.
Hantering och installation
Transport- och lyftprocedurer bör följa utrustningens dokumentation och avsedda lyftarrangemang. Okontrollerad stöt, olämpliga lyftpunkter eller vårdslös hantering kan skada fodret eller andra delar av aggregatet även när det yttre kärlet verkar opåverkat.
Installationen bör också bibehålla avsedda stödförhållanden och anslutningsinriktning. Påtvingad uppriktning av rörledningar eller oavsiktliga belastningar på munstycken kan medföra mekaniska påkänningar som inte ingick i konstruktionsantagandena.
Före driftsättning, verifiera installationsposition, stödarrangemang, anslutna rörledningar, instrument och nödvändiga tillbehör. Bekräfta att den slutliga konfigurationen stämmer överens med de godkända ritningarna och att nödvändiga kontroller före drift har slutförts.
Kontrollerad uppstart och avstängning
Driftsprocedurer bör definiera hur kärlet fylls, bringas till driftstemperatur, trycksätts där tillämpligt och återställs till ett säkert tillstånd. Om vakuum eller snabba temperaturförändringar är möjliga, bör dessa förhållanden tas upp explicit.
Rutiner bör också fastställa hur processavvikelser hanteras. Oväntade tryck-, temperatur- eller kemiska sammansättningsförändringar kan flytta kärlet utanför dess godkända driftshölje och kräva en kontrollerad reaktion.
Rengöringsmetoder
Rengöringsmetoderna bör vara kompatibla med foder, tätningar, anslutna komponenter och kärlets driftsbegränsningar. Det valda rengöringsmediet, temperaturen, varaktigheten och eventuella mekaniska rengöringsåtgärder bör ses över för den specifika konstruktionen.
Rengöringsprocedurer bör identifiera hur rester avlägsnas, hur kärlet sköljs vid behov och hur inspektionstillgången upprätthålls. Ej godkända kemikalier eller aggressiva mekaniska metoder bör inte introduceras bara för att huvudbeklädnaden är konstruerad för frätande användning.
Rutinmässig inspektion och underhåll
Inspektionsfrekvens och -metod bör återspegla processrisk, serviceförhållanden, utrustningsdesign och tillämpliga underhållskrav. Operatörer bör följa de godkända procedurerna för att känna igen tecken på skada, läckage, ovanligt driftbeteende eller försämring av tillhörande komponenter.
När ett problem upptäcks bör utvärderingen ta hänsyn till foder, relevanta anslutningar, tätningar och bärande kärlstruktur. Orsaken bör fastställas innan reparationer eller modifieringar väljs. Varje reparation måste vara lämplig för den ursprungliga konstruktionen och godkända serviceförhållanden.
Föra operativa register
Register över driftsförhållanden, inspektioner, städaktiviteter, underhållsarbete och godkända ändringar kan hjälpa till att identifiera återkommande problem. De gör det också lättare att jämföra faktiska driftsförhållanden med de antaganden som användes under den ursprungliga designgranskningen.
Om processförhållandena ändras avsevärt bör kärlet omvärderas innan den ändrade tullen införs. En konfiguration som är godkänd för en kemisk koncentration, temperaturintervall eller trycktillstånd bör inte automatiskt antas vara lämplig för en annan tjänst.
12. Planera en anpassad utrustningskonfiguration
Industrikärl behöver ofta passa en speciell processlayout, kapacitetskrav och uppsättning driftsförhållanden. En anpassad konfiguration kan hantera dessa krav, förutsatt att detaljerna definieras och bedöms systematiskt.
Zhuoyantillhandahåller industriella rostskyddsbeklädnader och design och tillverkning av kemisk utrustning. Den lämpliga konfigurationen för ett fodrat kärl kan diskuteras i relation till dess avsedda processfunktion, erforderliga kapacitet, driftomslutning, anslutningspositioner och processtillbehör.
Matcha konfigurationen till processen
Anpassning bör börja med processkraven snarare än ett förutbestämt fartygsarrangemang. En lagringstank med en enkel överföringsfunktion kan kräva en annan uppsättning anslutningar från en reaktor med omrörare och ytterligare processinstrumentering.
Att definiera de nödvändiga funktionerna hjälper till att skilja viktiga funktioner från valfria tillbehör. Det ger också ingenjörsteamet en tydligare grund för att utvärdera fartygets geometri och anslutningslayout.
Fastställ de tekniska detaljerna tidigt
Kapacitet, dimensioner, kemiskt medium, temperatur, tryck, vakuumkrav och munstyckspositioner bör granskas tillsammans. Om fartyget måste anslutas till ett befintligt system bör relevanta ritningar och gränssnittsmått göras tillgängliga under den inledande tekniska diskussionen.
Eventuella okända förhållanden bör förbli synliga under konstruktionsgranskningen. I synnerhet bör olöst kemisk kompatibilitet, oklara vakuumförhållanden eller ofullständiga anslutningsritningar tas upp innan utrustningsspecifikationen anses vara komplett.
Granska designen före tillverkning
Den föreslagna konstruktionen bör ses över mot avsedd skyldighet, inklusive beklädnadsarrangemang, konstruktionsdesign, anslutningar och inspektionsplan. Ritningar och tekniska dokument bör identifiera den överenskomna konfigurationen så att båda parter kan utvärdera samma design.
Ändringar som görs under detta skede bör bedömas för deras inverkan på den övergripande sammansättningen. En reviderad munstycksposition, ett nytt tillbehör eller ett ändrat tryckkrav kan påverka andra designbeslut och bör inte hanteras som en isolerad förändring.
Information för att förbereda en teknisk diskussion
- Utrustningstyp och avsedd processfunktion.
- Kemisk sammansättning, koncentration och relevanta rengöringsmedel.
- Normala och extrema driftstemperaturer.
- Krav på drifttryck, designtryck och vakuum där tillämpligt.
- Erforderlig nominell kapacitet, arbetsvolym och övergripande mått.
- Munstycksschema, anslutningspositioner, instrument och processtillbehör.
- Tillämpliga konstruktionsstandarder och krav på foderinspektion.
- Installationsritningar och eventuella restriktioner för befintlig utrustningsgränssnitt.
Dessa input ger en praktisk utgångspunkt för teknisk granskning och offert. Den slutliga utrustningsspecifikationen bör bekräftas först efter att de relevanta kemiska, mekaniska, dimensionella och inspektionskraven har utvärderats.
13. Vanliga frågor
Följande frågor tar upp vanliga tekniska överväganden när man specificerar fluorpolymerfodrade kemiska processkärl.
Vad används PTFE-fodrade kärl främst till?
De används i kemiska processapplikationer där de inre kontaktytorna kräver korrosionsskydd. Vanliga kärltyper inkluderar reaktorer, lagringstankar, mottagare och blandningstankar. Lämplig typ beror på processdrift, kemiskt medium, driftsförhållanden och erforderlig konfiguration.
Ger PTFE-foder skydd mot varje kemikalie?
Inget material ska behandlas som universellt lämpligt under alla förhållanden. PTFE har bred kemisk resistens, men den faktiska applikationen kräver fortfarande en utvärdering av den kemiska identiteten, koncentrationen, temperaturen, exponeringstiden och foderkonstruktionen. Specifika kompatibilitetsbegränsningar och speciella driftsförhållanden bör ses över innan fartyget godkänns.
Varför kräver ett PTFE-fodrat kärl också en stålkonstruktion?
Fodret ger den avsedda korrosionsbeständiga inre ytan, medan den yttre stålkroppen ger strukturellt stöd. De två komponenterna fyller olika funktioner och måste konstrueras tillsammans. Kärldimensioner, tryckförhållanden, stöd, anslutningar och förhållandet mellan foder och stålkropp påverkar alla den slutliga designen.
Vilken information behövs för att välja rätt fartygstyp?
Börja med avsedd processfunktion, kemiskt medium, driftstemperatur, tryck- eller vakuumkrav, kapacitet och installationsförhållanden. Identifiera sedan nödvändiga munstycken, åtkomstöppningar, instrument och tillbehör. Dessa detaljer hjälper till att skilja en reaktor från en lagringstank, mottagare eller blandningstank och etablera den nödvändiga konfigurationen.
Kan ett fodrat kärl användas under vakuumförhållanden?
Vakuumservice kan vara möjlig med en lämpligt utformad montering, men den måste bekräftas för den specifika utrustningen. Granskningen bör inkludera lägsta absoluta tryck, driftstemperatur, vakuumvaraktighet, cykelfrekvens och foderstöd. Kemisk kompatibilitet eller övertrycksklassificering enbart etablerar inte vakuumlämplighet.
Vad bör kontrolleras när man anger en fodrad blandningstank?
Förutom kemisk kompatibilitet, kapacitet, temperatur och tryck, specificera erforderlig blandningskapacitet och omrörararrangemang. Kontrollera lämpligheten av axelrelaterade komponenter, tätningar, packningar och andra våta tillbehör. Munstyckspositioner, åtkomst till rengöring, underhållskrav och installationsarrangemanget bör också ses över.
Vilka inspektionskrav bör bekräftas före tillverkning?
Identifiera tillämpliga konstruktionsstandarder, beklädnadsinspektionsmetod, acceptanskriterier, strukturella undersökningar, tester och nödvändig dokumentation. Metoder som visuell undersökning, dimensionskontroller eller elektrisk semestertestning kan vara lämpliga beroende på konstruktionen. Inspektionsplanen bör överenskommas för den specifika utrustningen snarare än antas vara identisk för varje fartyg.
Vad ska inkluderas i en förfrågan om en anpassad fartygsoffert?
Ange kärlets avsedda funktion, kemiska sammansättning och koncentration, driftstemperatur, tryck- eller vakuumförhållanden, erforderlig kapacitet, övergripande dimensioner, anslutningslayout, tillbehör och tillämpliga inspektionskrav. Befintliga anläggningsritningar och installationsrestriktioner är användbara när fartyget måste integreras med ett etablerat produktionssystem. Eventuella olösta tekniska förhållanden bör identifieras för granskning.
14. Slutliga urvalsöverväganden
Att välja lämpligPTFE fodrad utrustningkräver en samordnad bedömning av det kemiska mediet, foderkonstruktion, kärlstruktur, driftsförhållanden och processgränssnitt. Reaktorer, lagringstankar, mottagare och blandningstankar fyller olika funktioner, så deras konfigurationer bör utvecklas kring deras avsedda uppgifter snarare än behandlas som utbytbara behållare.
En fullständig teknisk specifikation bör definiera kemisk sammansättning och koncentration, temperatur, positivt tryck eller vakuum, kapacitet, dimensioner, anslutningspositioner, tillbehör och inspektionskriterier. Installation, rengöring, underhåll och förutsebara processvariationer bör också beaktas under konstruktionsgranskningen.
Att tillhandahålla dessa detaljer tidigt hjälper till att skapa en tydlig grund för att utvärdera den föreslagna utrustningen. Det gör det också lättare att identifiera saknad information, koordinera processkopplingar och bekräfta designkraven innan tillverkningen påbörjas.
Diskutera dina krav på kemisk utrustning
Dela ditt processmedium, koncentration, driftstemperatur, tryck- eller vakuumförhållanden, erforderlig kärlkapacitet och anslutningslayout för att starta en teknisk diskussion om lämplig konfiguration.
Skicka in dina utrustningskrav
