PTFE fodrad kemisk transportledning

PTFE-fodrad kemisk transportledning fungerar som vätsketransportryggraden för korrosiva kemiska produktionslinjer, som skiljer sig tydligt från reaktionskärl, lagringstankar och separationstorn. Vanliga kolstålrör kommer att drabbas av snabb korrosion när de bär aggressiva kemikalier; plaströr klarar inte arbetsförhållanden vid höga temperaturer. Denna fodrade rörledning kombinerar den mekaniska styrkan hos det yttre röret av kolstål och den kemiska trögheten hos det inre PTFE-skiktet. Varje rakt rör, armbåge, T-stycke och reducering bildar ett komplett slutet transportnätverk, vilket ger säker leverans av högtemperaturkorrosivt medium mellan reaktorer, lagringstankar, korrigeringskolonner och annan processutrustning. Används allmänt i utländska kemikalieparker för cirkulation och materialöverföring med sluten krets av korrosivt medium.

Vad är PTFE-fodrad kemisk transportledning

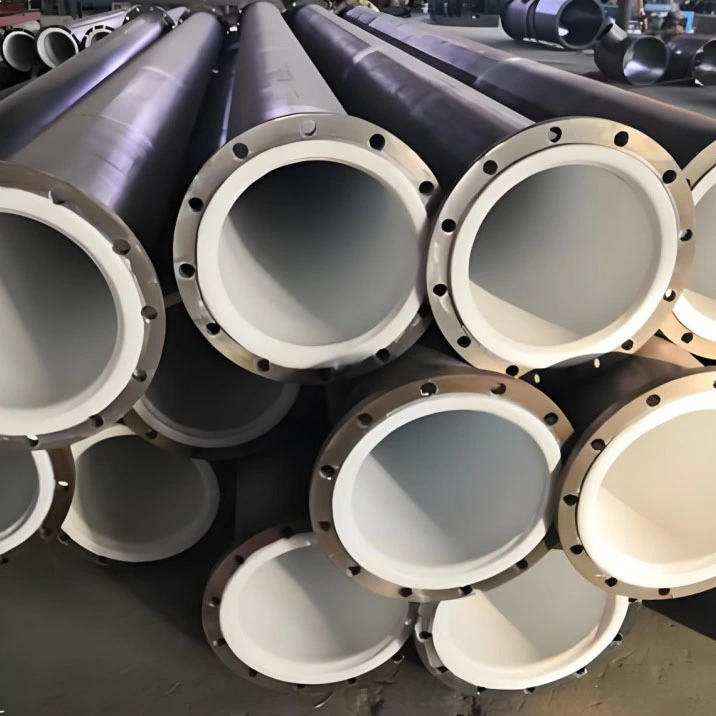

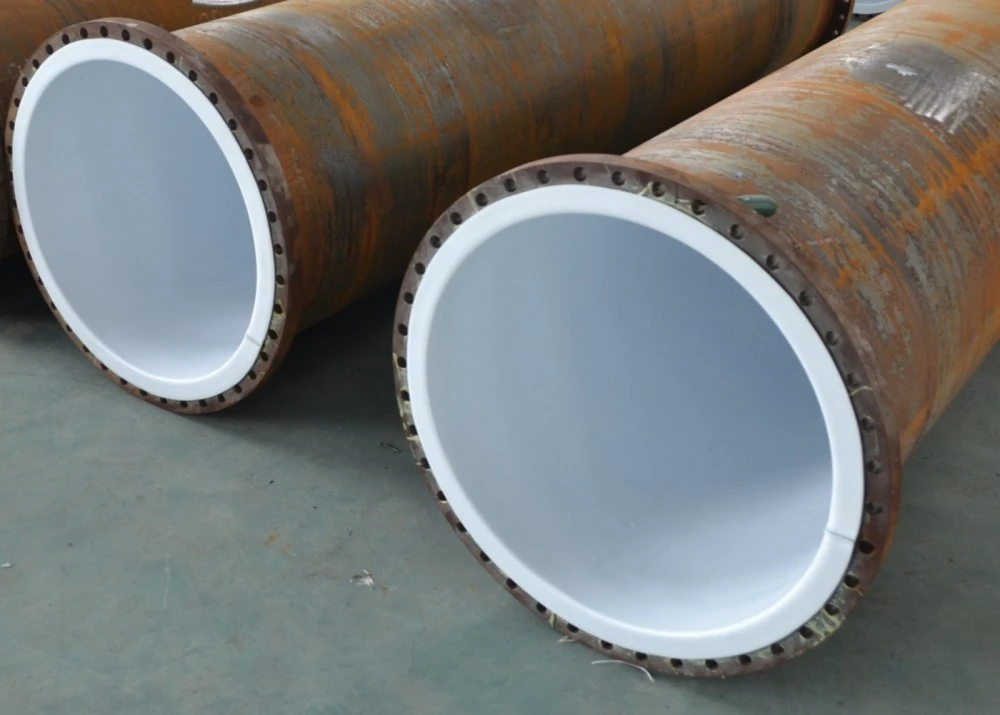

PTFE Fodrad Chemical Conveying Pipeline är en modulär korrosionsskyddande rörenhet som består av ett yttre kolstålrör och en sömlös vakuumlaminerad PTFE innerfoder. Det yttre kolstålröret bär tryck i rörledningssystem, extern stöt och installationsbelastning. Det tunna men ändå täta PTFE-fodret är tätt förbundet med den inre rörväggen, vilket isolerar korrosivt flytande medium från metallsubstrat. Det kompletta transportsystemet är sammansatt av raka rörsektioner plus stödjande fodrade armbågar, T-stycken, reducerare och flänsförband. Den används uteslutande för kontinuerlig transport av vätske- eller slurrykemiskt medium, inte för reaktion, lagring eller gas-vätskeseparation. Alla flänsytor och övergångshörn är helt omslutna av PTFE-material för att eliminera metallexponerade korrosionsdöda punkter.

Komplett teknisk specifikationstabell

Kärnproduktens fördelar

1. Kompositstruktur med dubbla material balanserar styrka och korrosionsskydd

Ytterrör av kolstål garanterar tryckbärande och stötdämpande prestanda; sömlös PTFE-foder motstår de flesta syra-, alkali- och fluorhaltiga strömmande medier, överträffar rena plaströr under höga temperaturer och tryckförhållanden.

2. Zero-Dead-Spot helfodrade övergångsfogar

Rör inre hål, flänsar och svetsövergångspositioner uppnår kontinuerlig PTFE-täckning. Ingen ren metall finns vid anslutningspunkter för att undvika lokal sprickkorrosion som ofta ses på billiga fodrade rör.

3. Anpassa till komplexa fältlayoutkrav

Modulär segmenterad rakrörsdesign. Enstaka rörlängder kan anpassas, fritt kombineras med krökar, T-stycken och reducerar för att anpassa komplexa verkstadsrörledningar, vilket undviker på plats sekundära skärskador på fodret.

4. Lågt flödesbeständig slät innervägg

Ultraslät PTFE inre yta minskar vätskemotstånd och medelrester, vilket minskar risken för blockering vid transport av kristallhaltiga slurrykemiska råmaterial, bekvämt för batchbyte och rörledningsspolning.

5. Kompatibilitet med breda driftsförhållanden

Stabil för temperaturintervall -180 ℃ ~ 260 ℃, anpassa atmosfäriskt, positivt tryck och måttligt undertryckstransport, passa cirkulerande överföring av varma frätande kemiska vätskor.

6. Enhetligt matchande gränssnitt med huvudprocessutrustning

Anta HG20536 anti-korrosionsflänsstandard, docka perfekt med Zhuoyan PTFE-fodrad reaktor, lagringstank och korrigeringskolonn, förverkligande av en enda upphandling för korrosionsskyddande transportnätverk i hela anläggningen.

Huvudapplikationsfält

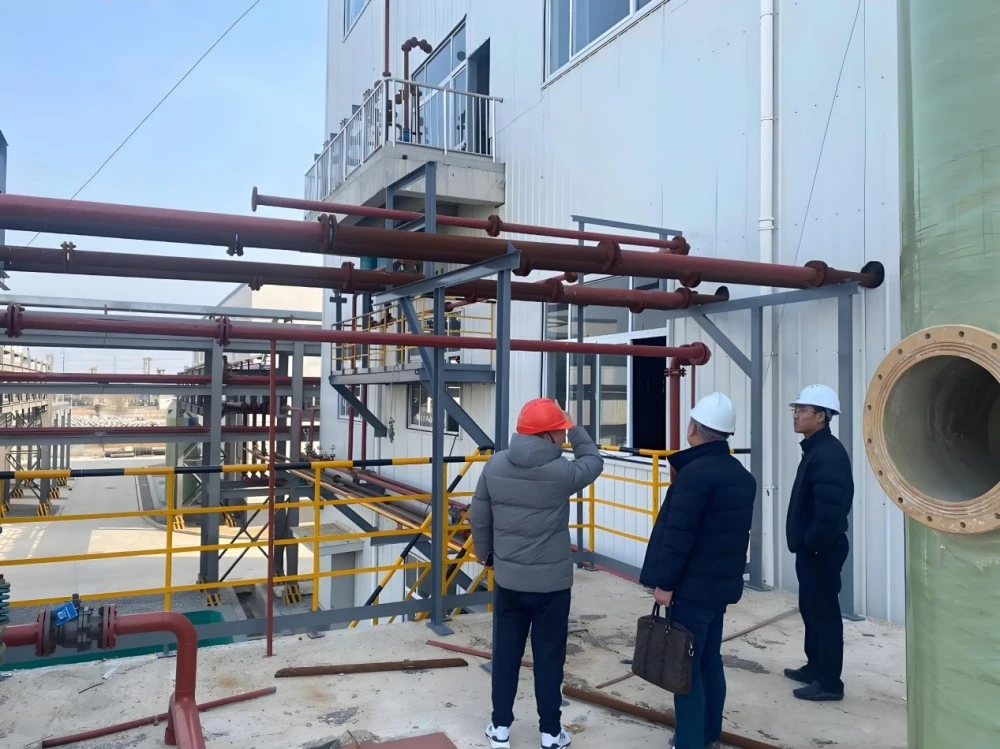

Används huvudsakligen för sluten slingöverföring av frätande vätske- och slammedia i kemiska industriparker, med exportrekord till Sydostasien, kemiska tillverkningsbaser i Mellanöstern:

1. Finkemisk produktionslinje: Cirkulerande transport av blandad syra, organiska frätande lösningsmedel

2. Fluorokemisk industri: Transport av fluorvätesyra och flytande råmaterial av fluorsalt

3. Nyenergilitiummaterial: Leverans av elektrolytråmaterial och litiumsaltslurry

4. Farmaceutisk kemisk anläggning: Överföring av frätande mellanvätskor med hög renhet

5. Miljöskyddande avfallsvätskestation: Transport av koncentrerat surt och alkaliskt avloppsvatten

6. Petrokemisk hjälpverkstad: Transportera frätande tillsatsråmaterialvätska

Standard produktionsprocess

1. Kapning av kolstålrör och precisionsbearbetning av ändytan, ta bort grader från den inre röröppningen för att förhindra punktering av PTFE-foder.

2. Invändig yta Sa2.5 sandblästringsbehandling, förbättra vidhäftningskraften mellan stålrörets innervägg och PTFE-plåt.

3. Natriumaktiveringsbehandling för PTFE-råmaterial, applicera dedikerat högtemperaturbeständigt lim jämnt.

4. Vakuumassisterad limningsprocess inuti ren verkstad, gör PTFE-fodret tätt passande stålrörets innervägg; full PFA smältsvetsning för flänsövergångspositioner.

5. Segment-för-segment 10KV gnistavsökningsinspektion, fokusdetektering på rörändar och flänsövergångsområden.

6. Hydrauliskt tryckhållningstest, håll trycket i 30 minuter utan tryckfall för att verifiera den totala tätheten.

7. Rengöring av dammborttagning av innerrör, alla flänsportar förseglade med PTFE-skydd, buntade och förpackade för transport.

FAQ

F1: Kan denna PTFE-fodrade kemiska transportledning transportera vätska som innehåller fluorvätesyra?

S: Ja, välj uppgraderat 3 mm förtjockat PTFE-foder för fluorvätesyramedium för att uppnå långsiktigt stabil transport.

F2: Vad är den maximala anpassade längden för en enskild sektion av fodrat transportrör?

S: Enkelrör kan anpassas upp till 6m, över långa rutter använder modulär flersegments kombinerad installation.

F3: Kan rörledningssystemet matcha befintliga PTFE-fodrade reaktorer och lagringstankar?

S: Den följer HG20536 enhetlig korrosionsskyddsflänsstandard, vilket ger sömlös dockning med full-set fluorfodrad processutrustning.

F4: Är kapning på plats tillåten för PTFE-fodrade kemiska transportledningssegment?

S: Skärning på plats är förbjuden, skärning kommer att förstöra PTFE-foder; bekräfta layoutdimension innan du beställer, vi tillhandahåller prefabricerade rörsegment.

F5: Vilka inspektionsartiklar kommer varje rörsektion att genomgå innan leverans?

S: Varje rör klarar 10KV gnistläckagescanning och hydraultryck som håller dubbelt test för att utesluta foderdefekter.

F6: Vad täcker garantin för denna kemiska transportledning?

S: Rörskal av kolstål har 10 års strukturell garanti; PTFE-foder 5-års garanti, exklusive konstgjorda repor och felaktig installationsskada.
