PTFE fodrad industriell kemisk pipeline

Zhuoyan PTFE fodrad industriell kemisk pipeline är ett kompositrörsystem designat för säker och effektiv transport av mycket frätande kemiska medier. Röret består av ett yttre skal av kolstål som ger strukturell styrka och tryckbeständighet, och ett inre foder av PTFE som ger korrosionsbeständighet.

Med över tio års erfarenhet av industriella korrosionsbeständiga foder, har Zhuoyan utvecklat avancerade tillverkningsprocesser för att säkerställa integriteten och livslängden för sina PTFE-fodrade rör. Denna produkt är designad för att uppfylla kraven från industrier som finkemikalier, petrokemikalier, läkemedel, bekämpningsmedel, halvledare och miljöskydd. Produkten finns i olika nominella diametrar och längder och kan anpassas till specifika driftsförhållanden och installationskrav.

Vad är PTFE-fodrad rörledning?

PTFE-fodrade rör är korrosionsbeständiga rör med en inre yta täckt av ett lager av polytetrafluoreten (PTFE). PTFE, ofta kallad "kungen av plast", är en högpresterande fluorpolymer känd för sin utmärkta kemiska tröghet, breda driftstemperaturområde och non-stick egenskaper.

Innerfodret fungerar som en barriär mellan det transporterade mediet och metallrörets vägg, vilket förhindrar kemikalier från att korrodera stålsubstratet. Denna design är särskilt viktig vid hantering av starkt frätande media, såsom koncentrerade syror (svavelsyra, saltsyra, salpetersyra, aqua regia), starka alkalier, halogener (klor, fluor, brom, jod) och många organiska lösningsmedel. PTFE-fodret skyddar metallröret från korrosion och förlänger därmed rörsystemets livslängd, minskar underhållskostnaderna och säkerställer säkerheten och renheten hos processvätskor. Zhuoyans PTFE-fodrade rör är tillverkade med högkvalitativt PTFE-harts och avancerad foderteknik, vilket ger pålitlig prestanda även i miljöer som kräver korrosionsbeständighet.

Nyckelfunktioner och fördelar

1. Överlägsen kemisk beständighet: PTFE-foder uppvisar utmärkt motståndskraft mot ett brett spektrum av frätande ämnen, inklusive starka syror, starka alkalier, organiska lösningsmedel, halogener och oxidationsmedel. Detta säkerställer tillförlitlig drift även vid hantering av mycket korrosiva kemikalier, vilket minimerar risken för rörledningsfel på grund av korrosion.

2. Brett driftstemperaturområde:Zhuoyan PTFE-fodrade industriella kemiska rörledningar kan fungera tillförlitligt över ett brett temperaturområde. Detta breda utbud av termisk stabilitet gör rören lämpliga för driftsförhållanden med extrema temperaturfluktuationer.

3. Hög ogenomtränglighet: Det täta, mycket kristallina PTFE-fodret uppvisar utmärkt ogenomtränglighet för gaser och vätskor såsom klor, syre, vattenånga och saltsyra. Denna ogenomtränglighet är avgörande för att förhindra att korrosiva medier tränger in i fodret och korroderar stålsubstratet.

4. Låg friktion och non-stick yta:PTFE har en av de lägsta friktionskoefficienterna bland fasta material. Dess non-stick, självrengörande yta förhindrar ansamling av avlagringar, minskar flödesmotståndet och minimerar risken för igensättning. Denna egenskap är särskilt fördelaktig för processer där produktens renhet är väsentlig eller vid hantering av media som tenderar att polymerisera eller avsätta.

Arbetsprincip och produktionsprocess

Arbetsprincipen för den PTFE-fodrade rörledningen bygger på den synergistiska kombinationen av stålhöljets mekaniska egenskaper och PTFE-fodrets kemiska beständighet. Stålröret ger den strukturella integriteten för att innehålla tryck och mekaniska belastningar, medan PTFE-fodret fungerar som en kemiskt inert barriär som förhindrar kontakt mellan den korrosiva vätskan och metallsubstratet.

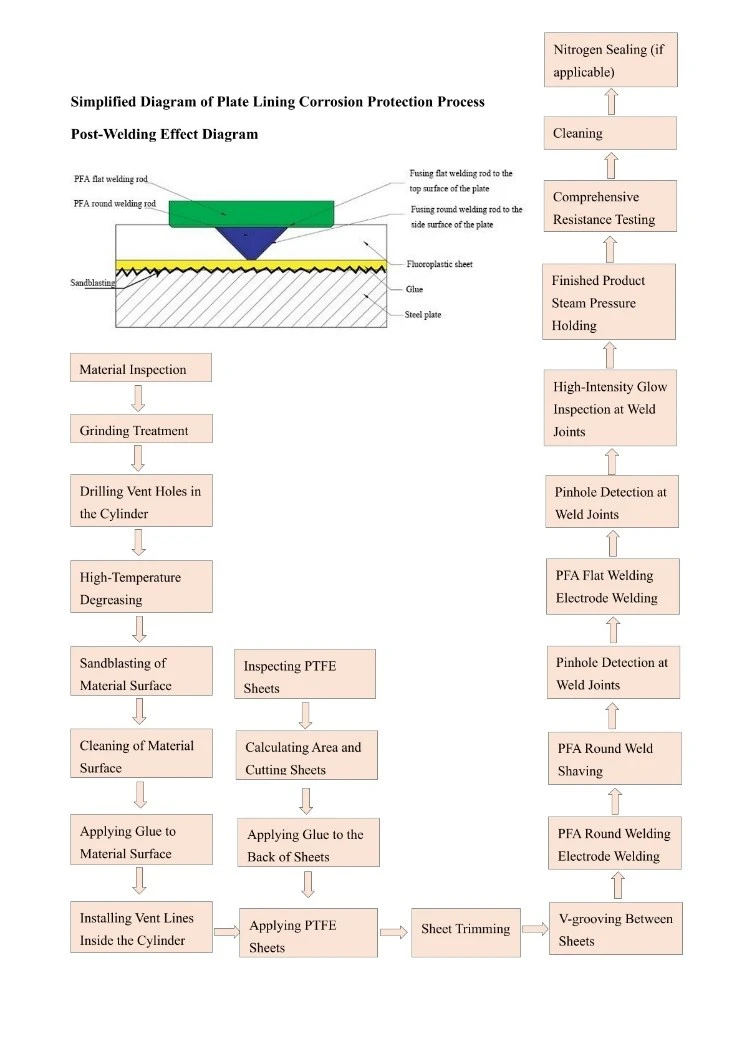

Tillverkningen av ett högkvalitativt PTFE-fodrat rör innebär en serie exakta och kontrollerade steg för att säkerställa slutproduktens integritet och prestanda. Denna process inkluderar:

1. Materialinspektion:Råmaterial, inklusive stålrör och PTFE-harts, inspekteras för kvalitet och överensstämmelse.

2. Ytförberedelse:Stålrörets inre yta förbereds genom processer som slipning, högtemperaturavfettning och sandblästring för att uppnå en ren, ruggig yta som främjar vidhäftning.

3. Applicering av primer/lim:En specialiserad primer eller lim appliceras på den preparerade stålytan för att förbättra bindningsstyrkan mellan stålet och PTFE-fodret.

4. Installation av foder:PTFE-fodret sätts in i stålröret. Detta kan uppnås genom olika metoder, som att dra en något överdimensionerad liner genom en reduktionsdyna och låta den expandera mot stålväggen, eller genom att använda en stukningsprocess där stålröret reduceras mekaniskt runt fodret. För rör med större diameter innebär en plåtbeklädnadsprocess att man applicerar lim på både stålytan och PTFE-plåtarna och sedan försiktigt sammanfogar dem med specialiserade tekniker.

5. Sintring/Fusion:Det sammansatta röret värms upp i en ugn med kontrollerad temperatur till en specifik temperaturprofil för att smälta samman PTFE, härda limmet och lindra eventuella restspänningar i fodret. Detta steg säkerställer också att PTFE anpassar sig tätt till stålväggen.

Kvalitetskontroll och testning:

De färdiga rören genomgår rigorösa tester, inklusive visuell inspektion, tjockleksmätning, elektrisk gnisttestning för pinhole-detektering och vidhäftningstestning för att säkerställa fodrets kvalitet och integritet.

Specifikationer och modeller

Zhuoyan erbjuder PTFE-fodrade rör i en mängd olika standardstorlekar och konfigurationer. Följande är typiska specifikationer. Anpassade storlekar finns tillgängliga på begäran.

Användningsområden

Zhuoyan PTFE-fodrade rörledningar används flitigt i industrier där korrosionsbeständighet, renhet och tillförlitlighet är av största vikt. Typiska applikationer inkluderar:

Finkemisk industri: Transport av frätande mellanprodukter, syror och lösningsmedel.

Petrokemisk industri: Hantering av aggressiva medier i raffinering och petrokemiska processer.

Läkemedelsindustrin: Överföring av högrena kemikalier och aktiva farmaceutiska ingredienser (API) där produktens renhet är avgörande.

Bekämpningsmedelsindustri: Transport av frätande råvaror och färdiga produkter.

Halvledarindustri: Transport av högrena, frätande processkemikalier och avfallsströmmar.

Miljöskydd: Hantering av frätande syror, alkalier och industriavloppsvatten.

Klor-alkaliindustrin: Transport av klor, kaustiksoda och andra mycket frätande medier.

Kraftindustri: System för rökgasavsvavling (FGD) och hantering av frätande kemikalier i kraftverk.

Försiktighetsåtgärder vid användning

För att säkerställa optimal prestanda och lång livslängd för Zhuoyan PTFE-fodrade rörledningar bör följande försiktighetsåtgärder iakttas:

1. Temperaturgränser:Undvik att köra rörledningen kontinuerligt vid eller över den maximala temperaturklassificeringen för PTFE-fodret (t.ex. över 160°C för standardkvalitet), eftersom detta kan leda till uppmjukning, deformation och minskad livslängd.

2. Tryckhantering: Se till att driftstrycken inte överstiger det specificeradegradering. Snabba tryckstötar bör undvikas för att förhindra mekanisk belastning på foder och flänsar.

3. Kemisk kompatibilitet:Även om PTFE är resistent mot de flesta kemikalier, är det känsligt för angrepp av smälta alkalimetaller och elementärt fluor vid höga temperaturer. Bekräfta kemisk kompatibilitet med Zhuoyan för ovanliga eller extrema medier.

4. Installation:Flänsar ska dras åt jämnt och till rätt vridmoment för att undvika överspänning av flänsarna och orsaka läckage. Rör bör stödjas ordentligt för att förhindra häng eller vibrationer.

5. Hantering:PTFE har ett relativt lågt krypmotstånd; Undvik lokal punktbelastning eller skarpa stötar som permanent kan deformera fodret.

6. Inspektion:Inspektera regelbundet rörledningen, särskilt flänsanslutningar och områden som utsätts för höga temperaturer eller tryckcykler, för tecken på läckage eller försämring av flänspackningen.

7. Före driftsättning:Se till att rörledningssystemet är rent och fritt från skräp före start för att förhindra skador på PTFE-fodret.

FAQ

F1: Vilken är den maximala driftstemperaturen för Zhuoyan PTFE-fodrade rör?
A1: Det vanliga PTFE-fodrade röret kan arbeta kontinuerligt upp till cirka 160°C. För applikationer som kräver högre temperaturer erbjuder Zhuoyan konstruerade lösningar och kan rekommendera alternativa material som PFA.

F2: Hur motstår PTFE-fodret genomträngning?
S2: Zhuoyan använder PTFE med hög densitet och en exakt foderprocess för att bilda en tät, tjock liner. Denna struktur ger en hög barriär mot gas- och vätskegenomträngning, vilket skyddar stålskalet från korrosiva angrepp.

F3: Vilka längder och diametrar finns tillgängliga?
A3: Standard nominella diametrar sträcker sig från DN25 till DN600 (1" till 24"), med längder upp till 6000 mm beroende på diametern. Anpassade storlekar och längder kan tillverkas för att möta specifika projektkrav.

F4: Hur kan jag få en skräddarsydd offert för min specifika applikation?
S4: Vänligen kontakta Zhuoyan direkt med dina processförhållanden, såsom mediasammansättning, temperatur, tryck och önskade rördimensioner. Vårt tekniska team kommer att tillhandahålla en skräddarsydd lösning och en offert baserad på dina specifika behov.
