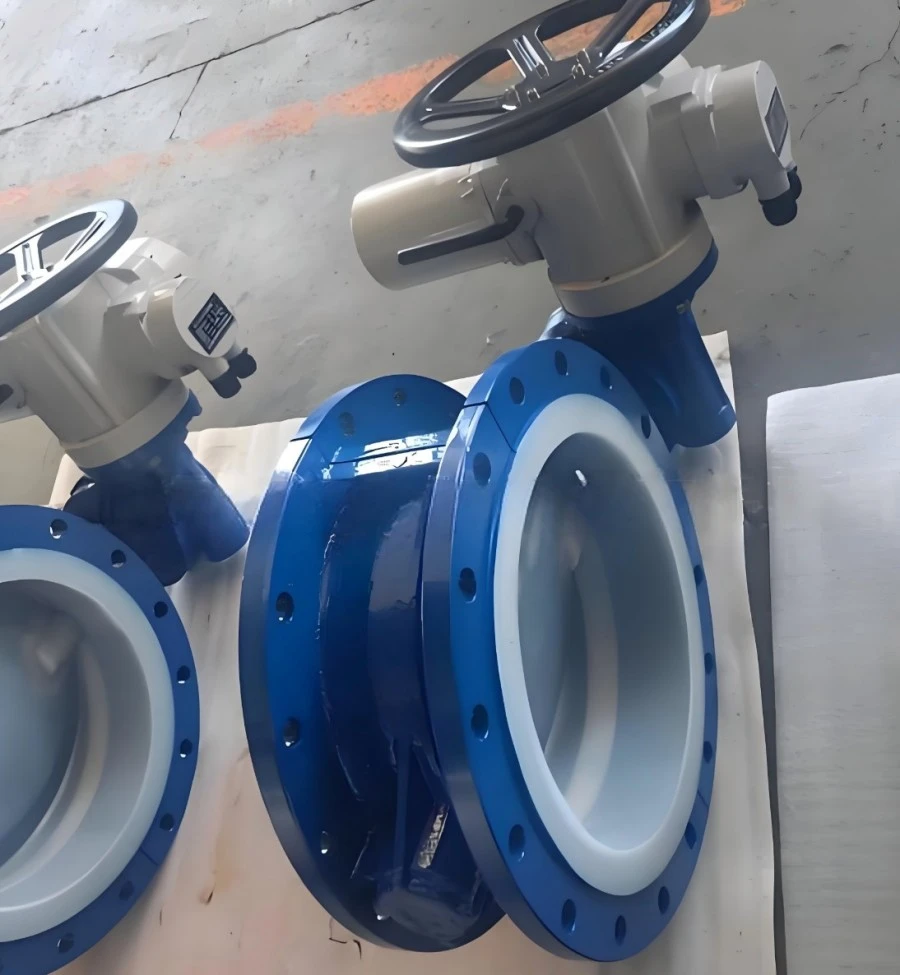

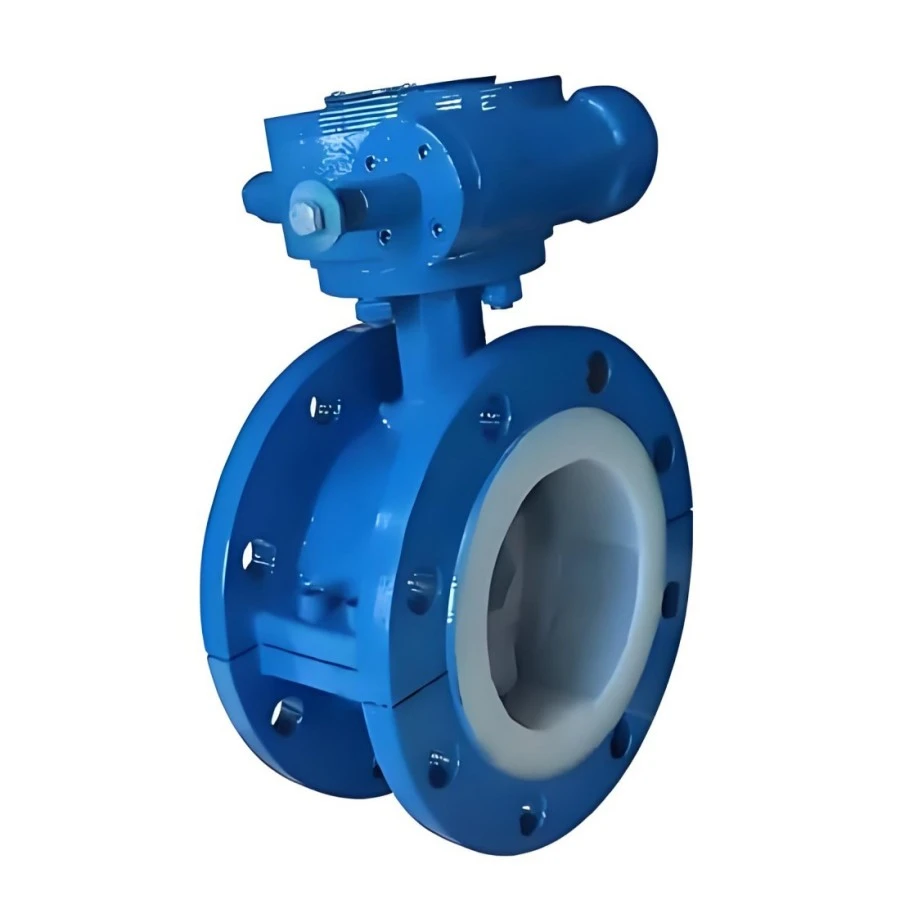

PTFE fodrad industriell kemisk kontrollventil

PTFE-fodrad industriell kemisk kontrollventil tillhör en automatisk reglerande rörledningskomponent, som skiljer sig från vanliga on-off-fodrade kulventiler. Den öppnar eller stänger inte bara av vätska, utan möjliggör kontinuerlig justering av flödeshastighet, rörledningstryck och medium vätskenivå för slutna kemikalieproduktionsslingor. Vanliga metallkontrollventiler kommer snabbt att korroderas av aggressiv kemisk vätska; vanliga PFA-besprutade reglerventiler riskerar att slita på beläggningen vid frekvent strypning. Vår styrventil använder fullständiga PTFE-fodrade flödespasserande delar inklusive ventilhus, ventilplugg och säte. Den kan samarbeta med DCS automatiska kontrollsystem och matchar PTFE-fodrad rörledning, armbåge och tee för att bygga ett komplett korrosionsskyddande automatiskt transportnätverk, som används i stor utsträckning i utländska kemiska parkers automatiserade korrosiva-medium processprojekt.

What is PTFE Lined Industrial Chemical Control Valve？

PTFE-fodrad industriell kemikaliekontrollventil är en speciell korrosionsbeständig strypregleringsventil för industriella kemiska rörledningar. Den består av ventilhus i kolstål med full PTFE-foder, PTFE-lindad inre trim (plugg, säte) och manuella/pneumatiska/elektriska ställdon som tillval. Dess kärnfunktion är kontinuerlig strypningsreglering: genom att ändra flödespasserande tvärsnitt inuti ventilhuset, justerar den dynamiskt flöde, tryck eller mottryck hos korrosivt strömmande medium. Alla medelkontaktytor är helt täckta av PTFE-material för att förhindra erosion orsakad av syra, alkali och fluorhaltig vätska vid frekvent strypskurning. Den är installerad på processrör och kopplad till industriellt styrsystem, tillhör en reglerkoppling snarare än en enkel avstängningsventil och ansluts till ett fluorfodrat rörsystem med HG20536 helfodrade korrosionsskyddsflänsar.

Komplett teknisk specifikationstabell

Kärnproduktens fördelar

1. PTFE-foder med hel fuktad del för strypskurning. Ventilkropp, plugg och ventilsäte är alla skyddade av PTFE-foder. Den motstår kontinuerlig medelstor skurning som genereras under frekvent strypning, löser beläggningsavskalningsdefekter på styrventiler av spraytyp.

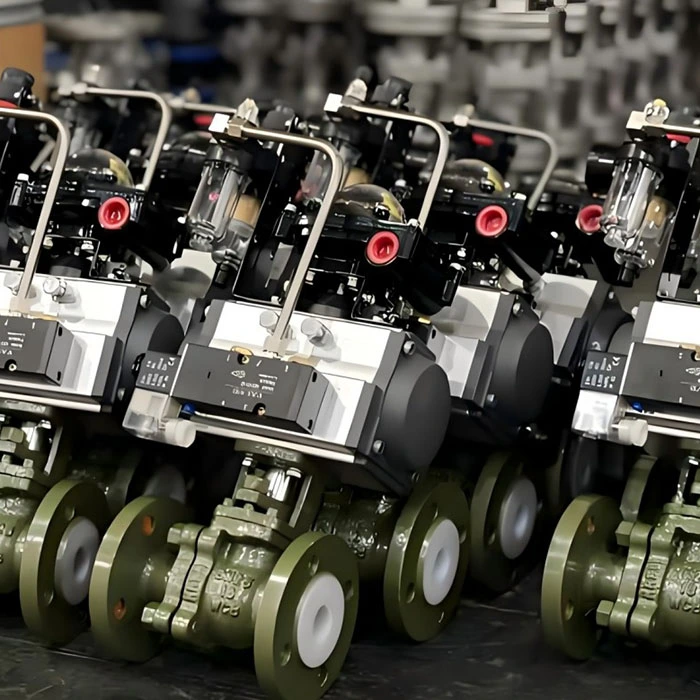

2. Konfiguration av flera ställdon för automatiserad produktion Tre körlägen: manuell, pneumatisk, elektrisk. Pneumatiska / elektriska versioner kan anslutas till DCS / PLC industriella styrsystem för att realisera fjärrstyrd automatisk reglering för obemannade kemiska verkstäder.

3. Stadig strypprestanda under korrosivt medium Optimerad flödesvägsstruktur minskar turbulent flödespåverkan inuti ventilkaviteten, garanterar stabil justering linjäritet under långvariga cykliska arbetsförhållanden.

4. Noll-dödvinkel foderstruktur Ventilkavitet, medelstort inloppsutlopp och tätningsyta ger kontinuerlig PTFE-beklädnad; ingen exponerad metallspets, undvik spaltkorrosion under blandat-medium arbetsförhållanden.

5. Stark systemkompatibilitet Använd HG20536 enhetlig helfodrad flänsstandard, docka sömlöst med Zhuoyan full-series PTFE-fodrad rörledning, tees, armbågar och processutrustning för en enda upphandling.

6. Strikt oberoende test av sätestäthet Förutom konventionell gnistinspektion utför varje färdig kontrollventil ett speciellt täthetstest för strypsäten för att garantera låg läckageprestanda under justeringsstatus.

Huvudapplikationsfält

Lämplig för automatiserade rörledningar för korrosivt medium kemiska processer, med leveransuppgifter till kemiska industriparker i Sydostasien och Mellanöstern:

1. Finkemisk automatisk produktionslinje: Flödesreglering av blandad syra och organisk frätande vätska

2. Fluorokemisk anläggning: Tryck & flödesjustering för fluorvätesyratransportledning

3. Litiumindustri med ny energi: Automatisk strypning av leverans av korrosivt råmaterial av litiumsalt

4. Farmaceutisk kemisk verkstad: Exakt flödeskontroll av frätande mellanprodukt med hög renhet

5. Miljöskyddande avfallsvätskestation: Korrosivt avfallssyra-/avfalls-alkaliutsläppsflödesjustering

6. Rättningsprocess som stöder: Mottrycksjustering för destillationskolonnens utlopp för korrosivt kondensatrör

Standard produktionsprocess

1. Precisionsbearbetning av ventilkroppen i kolstål, ta bort grader på det inre hålrummet och flänstätningsytan.

2. Sandblästringsbehandling av inre hålighet Sa2.5, förbättra vidhäftningsstyrkan för PTFE-fodermaterial.

3. Natriumaktiveringsbehandling för PTFE-råmaterial; implementera vakuumlimning för ventilkropp, plugg och säteskomponenter i ren verkstad.

4. Precisionsmontering av fodrad trim (plugg, säte) och ställdon; felsöka mekaniskt slag och gaspådrag.

5. Inspektion av flera artiklar: 10KV gnistavsökningstest i full kavitet; speciellt simuleringstest för ventilsätes täthetsstrypning; hydrauliskt tryckhållningstest.

6. Slagomkalibrering för pneumatiskt/elektriskt ställdon; rengör ventilens inre hålrum.

7. Flänsportar skyddade av dedikerade PTFE anti-replock; stötdämpande förpackning för färdig ventilexport.

FAQ

F1: Vad är skillnaden mellan PTFE-fodrad kontrollventil och vanlig fodrad kulventil? A: Detta är en strypregleringsventil för kontinuerlig justering av flöde/tryck; ordinarie kulventil används endast för helt öppen / helt stäng avstängning, kan inte realisera steglös reglering.

F2: Kan denna PTFE-fodrade industriella kemiska kontrollventil anslutas till DCS automatiska styrsystem? S: Pneumatiska och elektriska ställdonversioner stöder signalanslutning med DCS/PLC-system för fjärrstyrd automatisk strypningsreglering.

F3: Är denna reglerventil användbar för fluorvätesyra-innehållande skurmedel? S: Välj uppgraderad 3 mm förtjockad PTFE-foderversion för fluorhaltigt skurmedium, vänligen informera mediets sammansättning i förväg.

F4: Vilka speciella inspektioner kommer varje kontrollventil att passera före leverans? S: Varje ventil genomgår gnistläckagetest, oberoende ventilsätes stryptest och hydrauliskt tryckhållningstest.

F5: Kan denna styrventil matchas direkt med befintligt PTFE-fodrat rörsystem? S: Den följer HG20536 enhetlig helfodrad flänsstandard, direkt kompatibel med våra kompletta fluorfodrade rörkopplingar och processutrustning.

F6: Vad är garantiomfattningen för fodrad styrventil? S: Kol-stål ventilhus åtnjuter 10-års strukturell garanti; PTFE foder 5 års garanti; ställdonstillbehör 2 års garanti, utesluter konstgjorda repor och felfunktionsskador.
