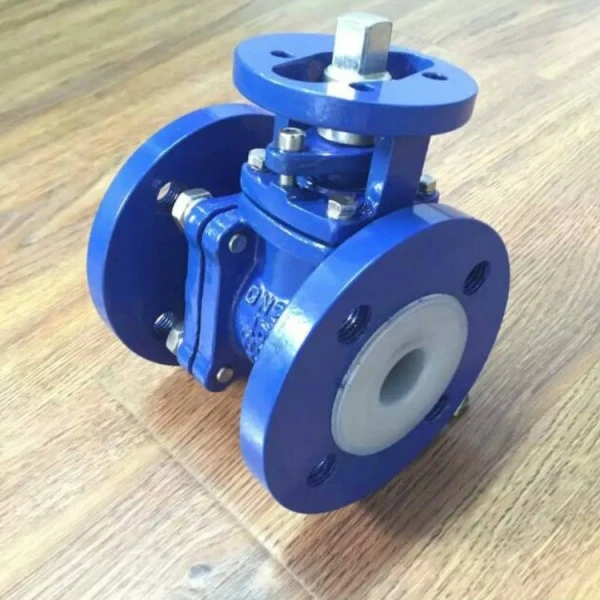

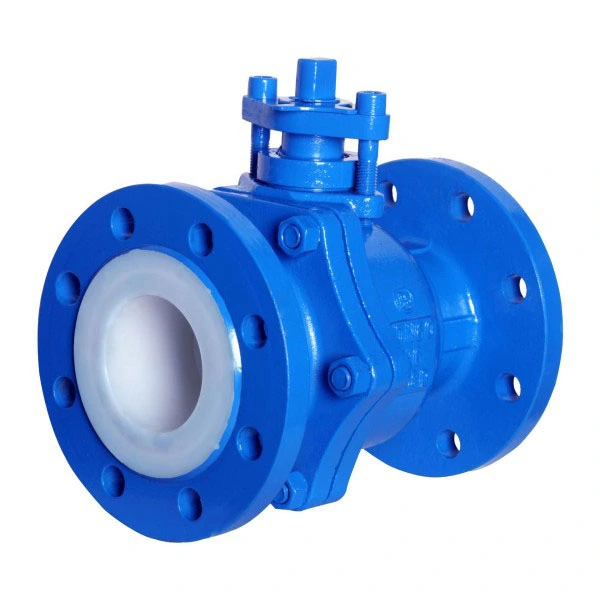

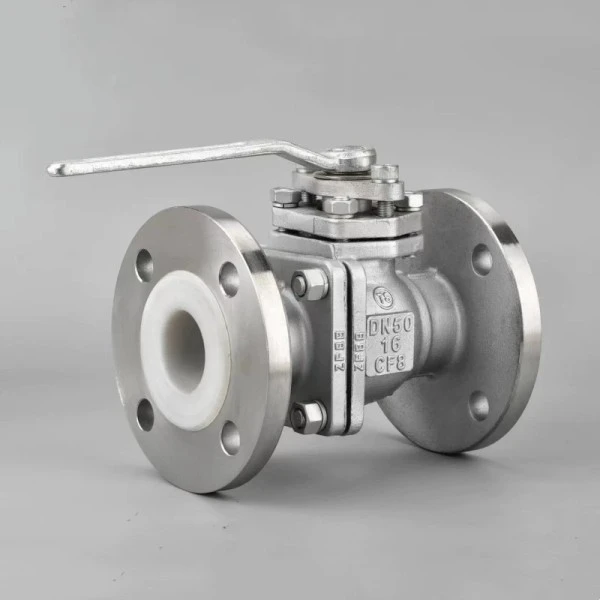

PTFE-fodrad kontrollventil för kemisk produktion

Zhuoyan-fabrikens PTFE-fodrade kemiska produktionskontrollventil är en specialiserad flödeskontrollanordning utformad för korrosiva serviceförhållanden i kemiska produktionslinjer. Ventilen innehåller ett foder av polytetrafluoreten (PTFE) som fungerar som en barriär mellan processmediet och den metalliska ventilkroppen, vilket förhindrar korrosion och kontaminering. PTFE-fodret appliceras på alla våta delar av ventilen, inklusive kroppens inre och tätningsytor. Denna konstruktion gör att ventilen kan hantera ett brett utbud av korrosiva vätskor samtidigt som den mekaniska styrkan som tillhandahålls av kolstål eller rostfritt stål bibehålls. Styrventilen kan konfigureras med pneumatiska eller elektriska ställdon för automatiserad flödeskontroll i industriella processer.

Specifikationstabell

Funktionsprincip

Den PTFE-fodrade kontrollventilen för kemisk produktion arbetar enligt den grundläggande principen om flödesbegränsning och modulering. Ventilen har ett stängningselement - såsom en plugg, skiva eller kula - som rör sig inom den fodrade kroppen för att variera flödespassageområdet. När ställdonet tar emot en styrsignal, placerar det stängningselementet i förhållande till ventilsätet. I ett helt öppet läge ger flödespassagen minimalt motstånd. När förslutningselementet rör sig mot sätet, minskar flödesarean, vilket skapar ett tryckfall som minskar flödeshastigheten. PTFE-fodret säkerställer att det korrosiva mediet endast kommer i kontakt med den inerta fluorpolymerytan, medan metallkomponenterna ger strukturell integritet och tryckskydd. För styrventiler av klottyp rör sig pluggen linjärt mot sätet. För konstruktioner av fjärilstyp roterar skivan från 0° till 90° för att modulera flödet. Fodrets tjocklek är vanligtvis 3 mm eller mer, vilket ger en hållbar barriär mot kemiska angrepp och genomträngning.

Fördelar

· Korrosionsbeständighet:PTFE-fodret ger skydd mot ett brett spektrum av frätande kemikalier, inklusive saltsyra, svavelsyra, salpetersyra och olika organiska lösningsmedel. PTFE:s kemiska tröghet gör den lämplig för applikationer där metallventiler skulle drabbas av snabb nedbrytning.

· Skydd för processrenhet:Det inerta fodret förhindrar att metalljoner läcker in i processvätskan, vilket gör ventilen lämplig för farmaceutiska och livsmedelsbaserade applikationer där produktens renhet är kritisk.

· Drift med låg friktion:PTFE uppvisar en låg friktionskoefficient, vilket minskar arbetsmomentet och minimerar slitage på tätningsytor. Denna egenskap bidrar till stabil kontrollprestanda under längre serviceperioder.

· Läckagekontroll:PTFE-fodret i kombination med lämpliga skafttätningsarrangemang ger avstängningsförmåga.

· Temperaturområde:PTFE-fodrade ventiler fungerar vanligtvis från -180°C till 160°C (med vissa konstruktioner som sträcker sig till 180°C), vilket tillgodoser många kemiska processtemperaturkrav.

Användningsområden

Zhuoyan PTFE-fodrade kemiska produktionskontrollventiler används i flera industrier där frätande vätskor kräver hantering:

· Kemisk bearbetning:Syraproduktion, klor-alkalianläggningar, lösningsmedelshanteringssystem och kemiska syntesprocesser.

· Läkemedelstillverkning:API-produktion, lösningsmedelsåtervinning och system där produkten är ren är viktig.

· Petrokemisk industri:Korrosiva mediahantering i raffinerings- och petrokemiska produktionsenheter.

· Finkemisk produktion:Färg- och pigmenttillverkning, specialkemisk syntes.

· Miljötillämpningar:Rening av avloppsvatten, rökgasavsvavling och hantering av kemiskt avfall.

· Livsmedelsindustri:Sur livsmedelsbearbetning där rostfritt stål ensamt är otillräckligt för korrosionsbeständighet.

Försiktighetsåtgärder vid användning

· Flänsskydd:Ta inte bort flänsens täckplåtar förrän ventilen är klar för installation. PTFE-flänsytan kan skadas av stötar, temperaturförändringar eller främmande föremål. Om inspektion kräver att locket tas bort, byt ut locken omedelbart efter inspektionen.

· Packningsval:Vid anslutning till metallflänsar av olika material, använd lämpliga packningar för att skydda PTFE-flänsytan. I allmänhet krävs inga ytterligare packningar vid anslutning till kompatibla PTFE-fodrade flänsar.

· Temperaturhantering:Om läckage uppstår vid förhöjda temperaturer, sänk först systemtemperaturen till omgivningsförhållandena innan du undersöker orsaken. Undvik att göra justeringar när ventilen är varm.

· Ingen svetsning:Utför inte svetsoperationer på eller nära den installerade ventilen, eftersom värme kan permanent skada PTFE-fodret.

· Bultåtdragning:Dra åt flänsmuttrarna jämnt i ett diagonalt mönster med lämpligt vridmoment. Om läckaget kvarstår efter åtdragning, kontrollera PTFE-flänsens yta för repor eller fördjupningar som kan kräva utjämning med fint slippapper.

· Flödesriktning:När du installerar ventiler med riktningskrav, se till att flödesriktningen matchar pilen som är markerad på ventilhuset.

· Lagring:Förvara ventiler i ett torrt, ventilerat inomhusutrymme. Stapla inte ventiler ovanpå varandra. För långtidsförvaring, håll tätningselementen i ett lätt öppet läge för att förhindra permanent deformation av tätningsytorna.

· Manuell drift:Använd inte extra hävstång (t.ex. rörförlängningar) för att tvinga fram ventilen. Använd endast rimlig manuell kraft.

Hur man underhåller

· Regelbunden inspektion:Utför periodiska visuella inspektioner av ventilhusets utsida för tecken på korrosion eller läckage. Under planerade avstängningar, inspektera det inre PTFE-fodret för missfärgning, sprickor, blåsor eller delaminering. Utför funktionskontroller för att säkerställa smidig rörelse från helt öppet till helt stängt läge.

· Korrekt rengöring:Använd milda rengöringsmedel och vatten för rengöring. Undvik starka kemikalier som kan vara oförenliga med PTFE, och använd aldrig slipande rengöringsverktyg som stålborstar. Slipande material kan repa PTFE-ytan, äventyra dess non-stick-egenskaper och skapa vägar för kemisk attack.

· Smörjning:Applicera endast smörjmedel på mekaniska komponenter såsom spindelgängor och ställdon. Applicera inte smörjmedel på PTFE-ytor som kommer i kontakt med processmediet, eftersom fodret i sig är självsmörjande.

· Komponentbyte:Byt ut packningar och tätningar enligt ett förebyggande underhållsschema eller vid första tecken på slitage eller läckage. Dessa komponenter är utformade som offerelement och deras snabba utbyte skyddar den dyrare ventilenheten.

· Hanteringsföreskrifter:Under installation och underhåll, var noga med att förhindra repor eller bucklor på fodret. Djupa repor representerar potentiella felpunkter. Skydda ventilen från direkt solljus under förvaring, eftersom UV-exponering kan bryta ned PTFE med tiden.

· Testning efter underhåll:Efter eventuellt underhåll eller reparation, testa ventilen enligt relevanta standarder innan den åter tas i bruk. Se till att alla reparerade ventiler uppfyller kraven på läckage och prestanda före installation.

FAQ

F1: Vilket media kan den PTFE-fodrade styrventilen hantera?
A1:PTFE-fodrade ventiler är lämpliga för de flesta korrosiva medier inklusive saltsyra, svavelsyra, salpetersyra, organiska lösningsmedel och olika kemiska reagenser. PTFE är resistent mot nästan alla kemikalier utom smälta alkalimetaller och elementärt fluor.

F2: Vad är den maximala driftstemperaturen?
A2:Standard PTFE-fodrade ventiler fungerar upp till 160°C. Vissa konstruktioner med modifierad PTFE eller alternativa fluorpolymerfoder kan erbjuda utökade temperaturområden upp till 180°C.

F3: Kan ventilen användas för strypning?
A3: Ja, detta är en reglerventil designad för flödesmodulering. Med lämplig ställdon och lägesställarkonfiguration ger den exakt flödeskontroll med linjära eller lika procentuella egenskaper.

F4: Hur väljer jag rätt ställdon?
A4:Val av ställdon beror på ventilstorlek, arbetstryck, erforderligt avstängningsmoment och kontrollsignalens tillgänglighet. Pneumatiska membranställdon är vanliga för modulerande styrning, medan elektriska ställdon används där pneumatisk matning inte är tillgänglig.

F5: Vilket underhåll krävs?
A5:Rutinunderhåll inkluderar periodisk visuell inspektion, funktionskontroller, rengöring med milda rengöringsmedel, smörjning av mekaniska komponenter och snabbt byte av packningar och tätningar.

F6: Vad är den typiska ledtiden?
A6:Ledtider varierar beroende på specifikation och kvantitet. Kontakta Zhuoyan för aktuella produktionsscheman och leveransuppskattningar.

F7: Är anpassad konfiguration tillgänglig?
A7:Ja, Zhuoyan erbjuder anpassning för karossmaterial, fodertyper, ställdonalternativ och anslutningsstandarder för att möta specifika processkrav.
