PTFE fodrad kemisk rörledningsbåge

PTFE Fodrad Chemical Pipeline Elbow som erbjuds av Zhuoyan, en professionell tillverkare från Kina, är en oumbärlig kärnanslutning inuti anti-korrosions kemiskt rörsystem. I tillförselledningar för korrosiva vätskor sker förändringar i flödesriktningen vid armbågarna; höghastighetsskurning med syra-, alkali- och fluorhaltiga medier gör böjningspositioner till de mest sårbara felpunkterna i hela rörledningen. Vanlig kol-stål armbåge lider av snabb erosion; enkla sprutade beslag får lätt beläggning avskalning under medelstor skurning. Vår sammansatta armbåge kombinerar höghållfast ytterkropp av kolstål och sömlöst heltäckande PTFE-innerfoder, vilket speciellt löser risken för skurning och korrosion vid svängar. Den kan matchas direkt med PTFE-fodrade raka rör, T-stycken och reduktionsanordningar, allmänt applicerade i slutna korrosiva-medium-transportlinjer i utländska kemiska industriparker.

Vad är PTFE Lined Chemical Pipeline Armbow

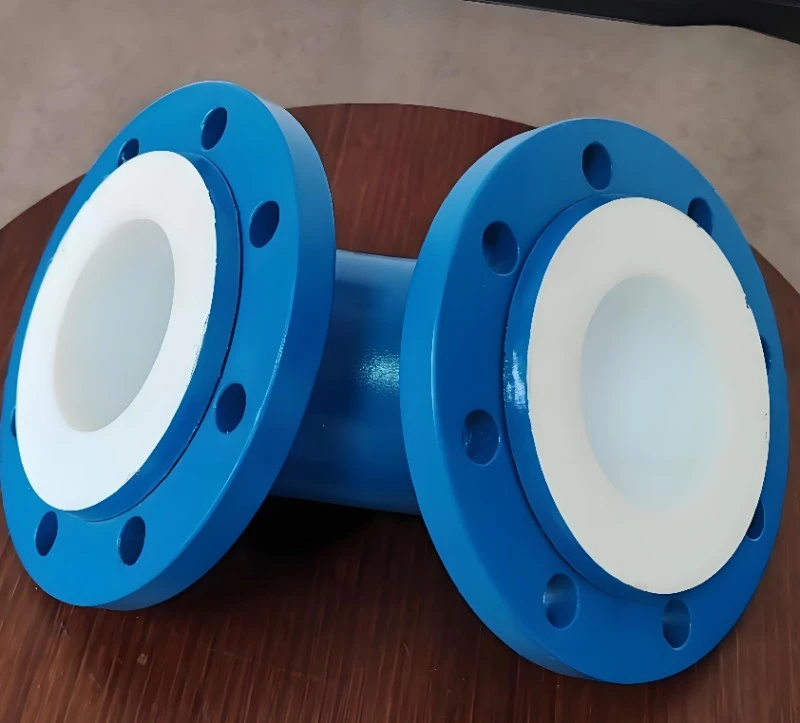

PTFE Fodrad Chemical Pipeline Elbow är en dedikerad korrosionsskyddande rörböjningskoppling, bestående av kolstålbågskropp och sömlös vakuumlaminerad PTFE innerfoder. Dess kärnfunktion är att ändra vätskeflödesriktningen inuti den kemiska transportledningen. Till skillnad från raka rörledningssektioner, bär den inre böjningsytan på armbågen kontinuerlig höghastighets medelskurning. Vår produkt uppnår 100 % full PTFE-täckning på böjbåge, inre borrning och flänstätningsyta utan exponerad metallyta. Finns i flera bockningsvinklar för olika rördragningskrav. Den tillhör en passiv rörkoppling, används inte för reaktion, lagring eller separation, endast för medium avledning i slutna transportslingor, och ansluts till andra fodrade rörkomponenter via HG20536 korrosionsskyddsflänsar.

Komplett teknisk specifikationstabell

Kärnfunktioner

1. Fullbågssömlös foder mot flödesskurning Hela böjningsbågen får integrerad PTFE-beklädnad, inga skarvsvetsar vid flödesvängningsposition, motstår effektivt kontinuerlig skurning från höghastighets korrosiv vätska, förlänger livslängden avsevärt för den mest sårbara positionen i rörnätet.

2. Noll-dödvinkel fläns integrerad täckning Inre hål och flänstätningsyta är kontinuerligt omslutna av PTFE, vilket eliminerar risk för sprickkorrosion vid flänsförband, undvik medelhögt läckage mellan foder och stålmatris.

3. Flexibelt val med flera vinklar för komplex layout Tillhandahåll 45°, 90°, 180° tre vanliga vinklar, tillfredsställ komplicerad rörledningssvängning i verkstaden, bypass och U-looplayout, reducera sekundärt modifieringsarbete på plats.

4. Höghållfast kolstålmatris Smidd armbågskropp av kolstål tål systemtryck och yttre mekanisk påverkan, undvik deformation under termisk expansion och sammandragning av rörledningen.

5. Perfekt utbytbarhet med helseriefodrade rörledningar Unified HG20536 anti-korrosionsflänsdimension, kan omväxlande monteras med Zhuoyan-fodrat rakt rör, T-stycke, reducering och huvudprocessutrustning.

6. Kompakt prefabricerad struktur Den färdiga böjen är helt förfodrad i fabriken, ingen foderdrift krävs på plats, förkorta installationscykeln för kemisk anläggnings rörledning.

Försiktighetsåtgärder vid drift

1. Medium anpassningsförmåga: Även om den är resistent mot de flesta frätande vätskor, kommer smält alkalimetall och klortrifluorid att skada PTFE-foder; ansök inte om sådana medier. Uppgradera till 3 mm tjockt foder om vätskan innehåller fluorvätesyra och ger en stark skureffekt.

2. Flödesbegränsning: Undvik långvarig överdriven hög flödeshastighet; översnabb vätska kommer att påskynda fysisk nötning på den inre böjbågsfodrets yta.

3. Installationsskydd: Skydda fläns PTFE tätningsyta under lyftning och installation; förhindra repor orsakade av järntråd, vasst verktyg.

4. Värmeexpansionshänsyn: Reservera rätt rörledningsförskjutningsmarginal, förbjud tvångsmontering genom att dra i armbågen för att kompensera installationspositionsavvikelsen.

5. Tryckbegränsning: Arbeta strikt inom det nominella tryck-temperaturområdet; övertryck kommer att orsaka dolda risker för separation av foder.

6. Svetsförbud: Utför aldrig svetsning eller skärning på plats på armbågskroppen, hög temperatur kommer att förstöra bindningsförmågan hos inre PTFE-foder.

Förpackning och global leverans

1. Inre skydd: Varje inre hålighet i armbågen blåses rent; flänstätningsytor är individuellt täckta av dedikerade PTFE anti-repskydd för att förhindra foderskador under transport.

2. Ytterförpackning: Små armbågar antar partitionerade kartongförpackningar; stordimensionella DN200-DN500 armbågar fixeras av skräddarsydd trälåda med stötsäker fyllmedel, undvik ömsesidig kollision.

3. Containerlastning: Armbågarna är åtskilda av kuddblock, förhindrar extrudering och friktion mellan beslag vid blandad sjö-landtransport.

4. Tillgängliga leveranshamnar: Qingdao, Shanghai, Tianjin.

5. Kompletta tulldokument: Handelsfaktura, packlista, fabriksinspektionstestrapport, CE-dokumentation kan tillhandahållas tillsammans.

FAQ

F1: Kan denna PTFE-fodrade kemiska rörarmbåge tåla långvarig skurning av vätska som innehåller fluorvätesyra?

S: För HF-innehållande skurmedium, välj 3 mm förtjockad foderversion för att få tillförlitlig serviceprestanda.

F2: Kan vi få 180-graders U-böj fodrad armbåge för rörledningsslinga?

S: Ja, 45°, 90°, 180° böjningsvinklar är alla anpassningsbara enligt din rörritning.

F3: Är det tillåtet att utföra skärning eller svetsmodifiering på plats för installerad armbåge?

S: Skärning och svetsning på plats är strängt förbjudet; hög temperatur kommer att skada det inre PTFE-fodrets bindningsskikt.

F4: Kan denna armbåge anslutas direkt till ditt PTFE-fodrade raka rör?

S: Den antar enhetlig HG20536 anti-korrosionsflänsstandard, direkt montering med fluorfodrade rörkomponenter i hela serien.

F5: Vilken packning ska matchas med PTFE-fodrad kemisk rörlednings armbågsfläns?

A: Måste använda stödjande PTFE-packning; vanliga gummi- eller metallpackningar rekommenderas inte.

F6: Vilken är garantipolicyn för fodrade armbågsbeslag?

S: Armbågskroppen i kolstål har 10 års strukturell garanti; PTFE-foder 5-års garanti, uteslut repor och installation orsakade konstgjorda skador.
