PTFE fodrad kemisk medium överföringsarmbåge

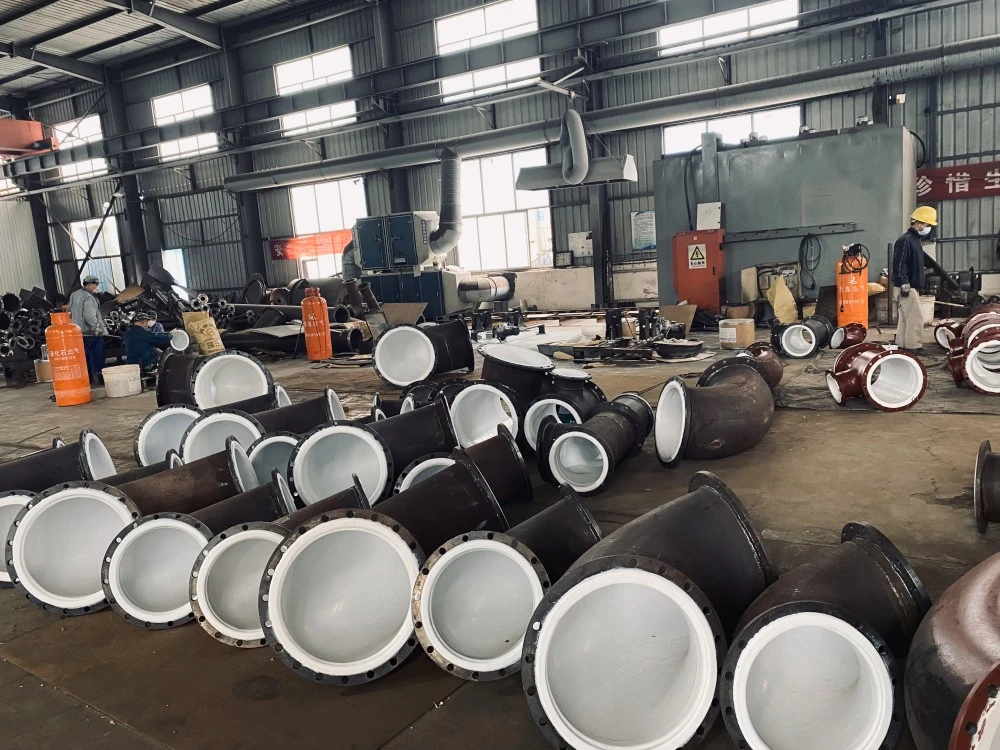

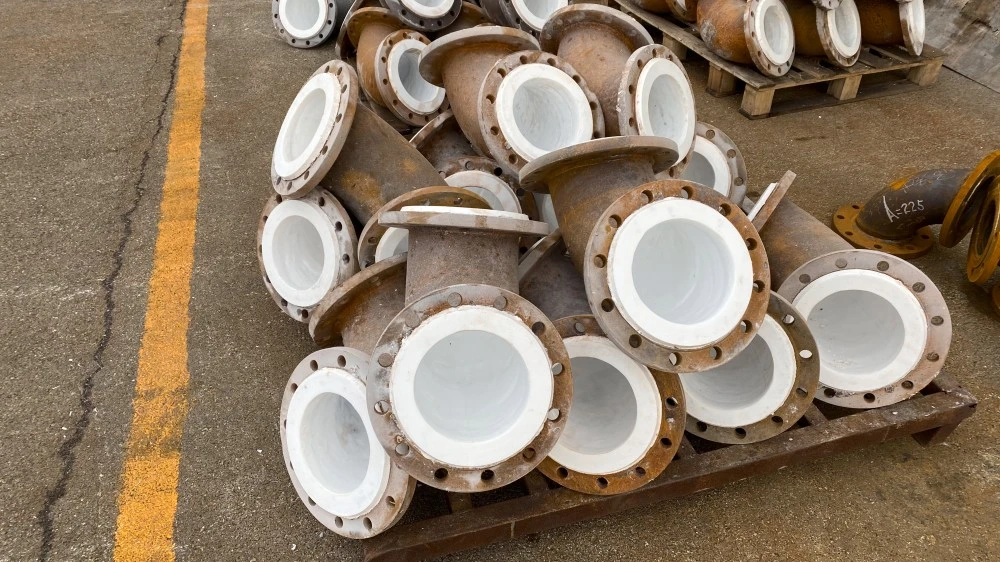

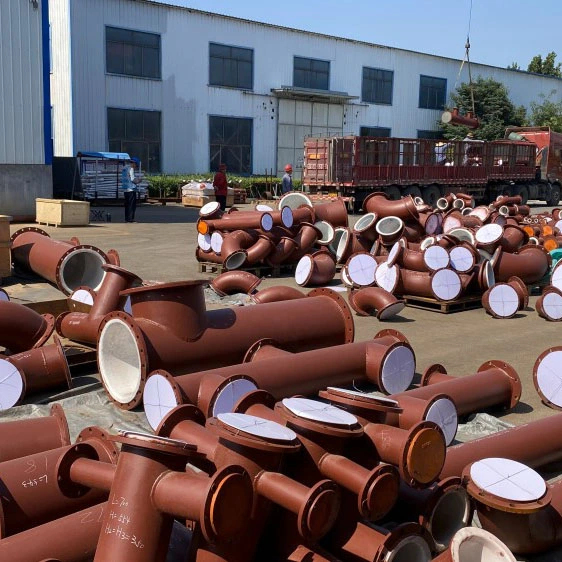

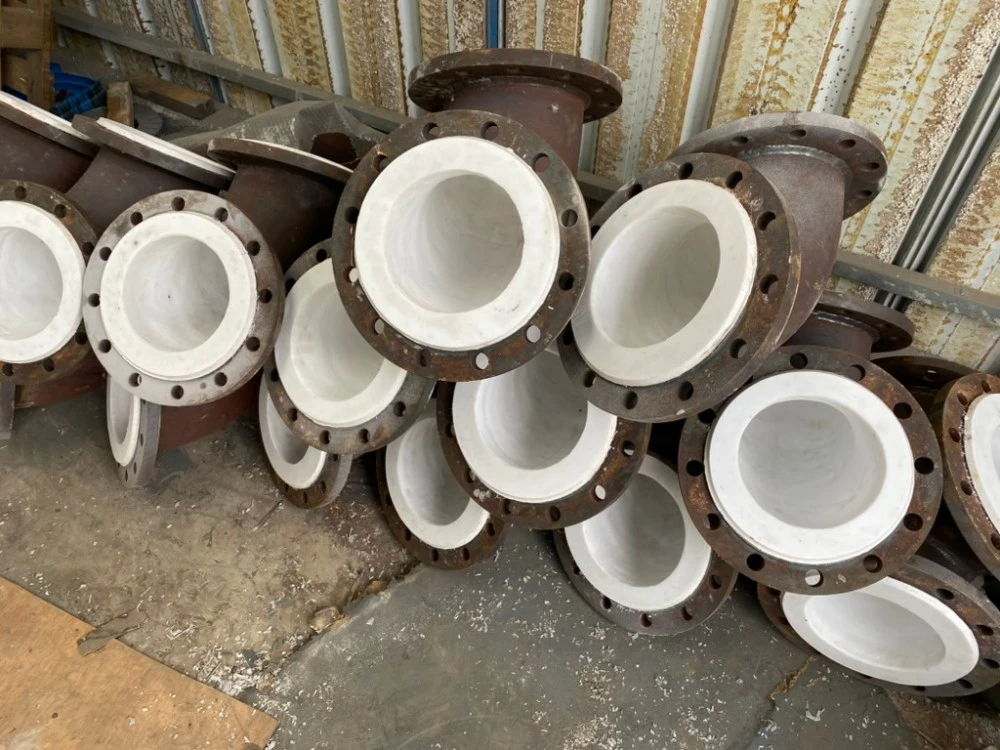

Den PTFE-fodrade överföringsbågen för kemiskt medium som erbjuds av Zhuoyan i Kina är en specialiserad rörkoppling designad för att ändra flödesriktningen i korrosiva servicerörledningar. Tillverkad av Zhuoyan, den här produkten har ett yttre skal av metall - vanligtvis kolstål eller rostfritt stål - med ett foder av polytetrafluoreten (PTFE) bunden till den inre ytan. Denna kompositkonstruktion tillåter armbågen att motstå inre tryck och mekanisk påfrestning samtidigt som processmediet förhindras från att komma i kontakt med metallsubstratet. PTFE-fodret ger en barriär mot kemiska angrepp, vilket gör armbågen lämplig för transport av syror, baser, organiska lösningsmedel och andra frätande vätskor.

Produkten finns i standardvinklar inklusive 45° och 90°, med storlekar från DN15 till DN600. Anslutningsmetoder inkluderar flänsade ändar enligt ANSI B16.5-, DIN- eller JIS-standarder, med både fasta och lösa flänskonfigurationer tillgängliga beroende på storlekskrav.

Teknisk specifikation

Fördelar

Korrosionsbeständighet:PTFE-fodret motstår de flesta kemikalier förutom smälta alkalimetaller, elementärt fluor och klortrifluorider. Detta gör armbågen lämplig för hantering av aggressiva medier inklusive svavelsyra, saltsyra, salpetersyra, natriumhydroxid och olika organiska lösningsmedel.

Brett driftstemperaturområde:PTFE-fodrade armbågar bibehåller stabil prestanda från -29°C till +200°C, med vissa konstruktioner som stöder upp till 260°C service. Denna termiska stabilitet möjliggör användning i både kemiska processer vid hög temperatur och applikationer vid lågtemperaturlagring.

Egenskaper för låg friktion och non-stick:PTFE-fodret har en låg friktionskoefficient, vilket minskar tryckfallet och energiförbrukningen under vätsketransport. Den non-stick ytan förhindrar även fasta partiklar vidhäftning och avlagringar, vilket minimerar risken för flödesbegränsningar och förenklar underhållet

Tryck- och vakuumkapacitet:Det yttre metallhöljet ger tryckklasser upp till PN10 till PN16 (klass 150 till 300), med PTFE-fodret som stöder vakuumservice vid temperaturer upp till 150°C. Denna förmåga tillgodoser olika driftsförhållanden som uppstår vid kemisk bearbetning.

Produktrenhet underhåll:Det inerta PTFE-fodret läcker inte ut föroreningar i processmediet, vilket gör armbågen lämplig för läkemedels-, livsmedels- och kemiska tillämpningar med hög renhet där produktens integritet är avgörande.

Arbetsprincip

Den PTFE-fodrade överföringsarmbågen för kemiskt medium fungerar enligt principen att kombinera den mekaniska styrkan hos ett metallhölje med den kemiska trögheten hos ett fluorpolymerfoder. Under service strömmar det korrosiva mediet genom den PTFE-fodrade insidan, där polymerens non-stick och kemiskt resistenta egenskaper förhindrar nedbrytning eller kontaminering. Det yttre metallhöljet – tillverkat av kolstål eller rostfritt stål – ger strukturell integritet för att motstå systemtryck och mekaniska belastningar.

PTFE-fodret tillverkas med hjälp av processer som formpressning, isostatisk formning eller ramsträngsprutning för att uppnå enhetlig tjocklek och densitet. För armbågar med större diameter (400NB till 600NB) kan tvådelad konstruktion användas, medan mindre storlekar tillverkas som enheter i ett stycke. Linertjockleken är utformad för att klara termisk expansion och sammandragning, med speciella HD (high-density) liners tillgängliga för applikationer som involverar hög vätskefriktion eller förlängd livslängd. Gränssnittet mellan fodret och metallskalet står för differentiell termisk expansion, vilket bibehåller tätningens integritet över driftstemperaturområdet.

Urvalsguide

När du väljer en Zhuoyan PTFE-fodrad överföringsarmbåge för kemiskt medium, överväg följande faktorer:

1. Driftstemperatur och tryck:Utvärdera de kontinuerliga och högsta temperatur-/tryckförhållandena i ditt system. Standard PTFE liners stödjer service upp till 200°C, med jungfruliga PTFE-konfigurationer tillgängliga för utökade temperaturintervall. Kontrollera att den valda tryckklassificeringen (PN10, PN16, Klass 150 eller Klass 300) matchar dina systemkrav.

2. Kemisk kompatibilitet:PTFE motstår attacker från de flesta kemikalier, men verifiera kompatibiliteten med ditt specifika medium. Observera att PTFE inte är lämplig för smälta alkalimetaller, elementärt fluor eller klortrifluorider. För tillämpningar som involverar ackumulering av statisk laddning, överväg antistatiska PTFE-liners (volymresistivitet ≤ 10⁸ Ω·cm).

3. Armbågsvinkel och storlek:Välj böjningsvinkel (45° för mjukare flödesövergångar, 90° för snäv dragning) baserat på din rörlayout och flödesegenskaper. Välj den nominella hålstorleken som matchar din rörledningsdiameter. För storlekarna DN400 till DN600 är tvådelad armbågskonstruktion standard.

4. Anslutningskrav:Ange flänsstandard (ANSI, DIN eller JIS), tryckklass och flänskonfiguration (fast/lös). Bekräfta hålmönstret för bultarna och ytans dimensioner för korrekt installation.

5. Applikationsmiljö: För utomhus- eller korrosiv atmosfärisk exponering, specificera lämplig yttre beläggning eller överväg hölje av rostfritt stål. För applikationer med hög renhet (läkemedel, livsmedel), bekräfta att PTFE-kvaliteten uppfyller relevanta överensstämmelsekrav.

Frakt och förpackning

Zhuoyan PTFE-fodrade kemiska mediumöverföringsarmbågar är förpackade för att säkerställa produktens integritet under transport och lagring:

Förpackning:Varje armbåge är individuellt skyddad med ändstycken eller blindskydd i plywood för att förhindra skador på flänsytor och foderytor. Flänsanslutningar säkras med skyddskåpor. För större storlekar används trälådor eller pallar för att ge strukturellt stöd under frakt.

Frakt:Produkterna skickas via sjöfrakt, flygfrakt eller landtransport baserat på kundens krav. Standardexportförpackningar följer internationella fraktbestämmelser. Varje försändelse inkluderar packlistor, kvalitetscertifikat och inspektionsrapporter.

FAQ

Q1: Vilka kemikalier kan PTFE-fodrade armbågar motstå?

A1:PTFE motstår de flesta kemikalier förutom smälta alkalimetaller, elementärt fluor och klortrifluorider. Fodret är lämpligt för hantering av starka syror, baser, organiska lösningsmedel och oxidationsmedel.

Q2: Vilket är standardintervallet för driftstemperatur?

A2:Standarddriftstemperaturområdet är -29°C till +200°C. Vissa konfigurationer stöder service upp till 260°C. Kontakta Zhuoyan för specifika temperaturkrav.

Q3: Vilka storlekar finns tillgängliga?

A3:Zhuoyan PTFE-fodrade armbågar finns tillgängliga från DN15 till DN600 (1" till 24") i både 45° och 90° vinklar.

Q4: Vilken är den typiska linertjockleken?

A4: Linertjockleken varierar beroende på storlek, med standardtjockleken från 3 mm till 7 mm. HD (high-density) liners finns tillgängliga för applikationer som kräver förbättrad hållbarhet.
