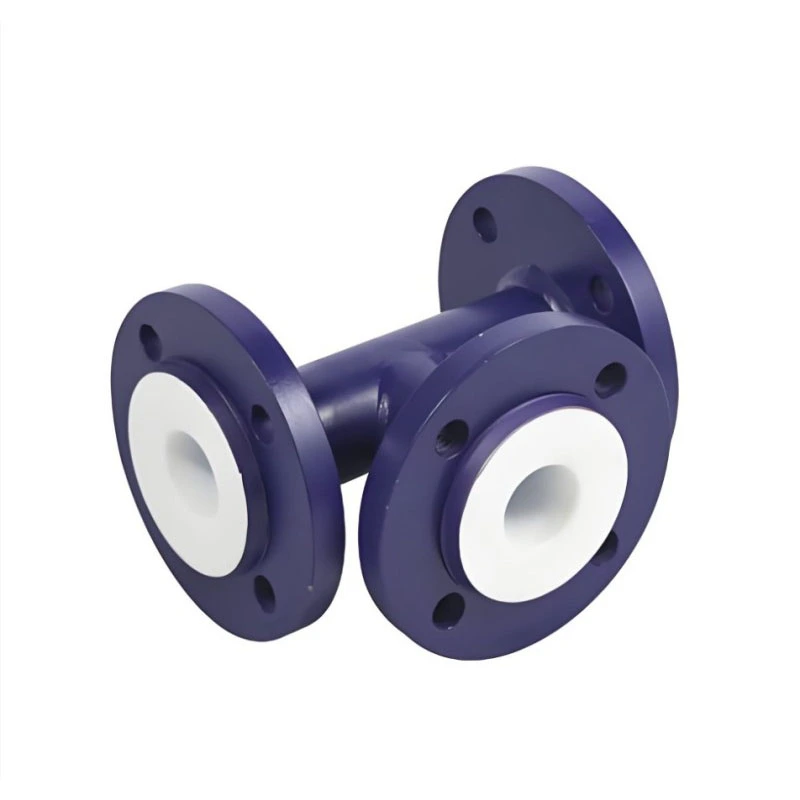

PTFE-fodrad syrafast T-shirt

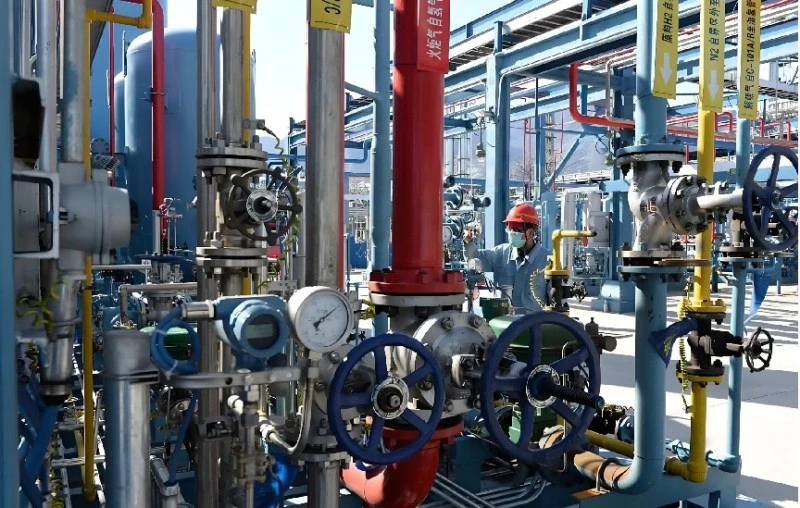

PTFE-fodrad syrafast T-koppling är en trevägs grenrörskoppling som är speciellt optimerad för sura medium leveransledningar. Inuti sura kemiska rörnätverk utför T-stycken flödesdelning, konvergerande och kringgående avledningsuppgifter. Trevägskorsningen är utsatt för turbulent skurning, vilket lätt sliter på vanliga metall-tees eller billiga sprutade beslag, vilket orsakar tidigt läckage. Denna sura special-t-shirt använder kolstål för tryckbärande ytterkropp och full täckande sömlös PTFE-innerfoder vid alla grenövergångar. Den kan samarbeta med fodrade armbågar, raka rör och reducerar för att bygga kompletta slutna vätsketransportnätverk, brett utplacerade i betverkstäder, anläggningar för oorganiska syror och återvinningsstationer för avfallssyra i kemiska parker i Sydostasien och Mellanöstern.

Arbetsprincip

1. Materialbearbetningsprincip

· Ytterkroppsmaterial: Smidd T-kropp av kolstål, ger mekanisk styrka, tål rörledningens inre tryck, termisk expansionsspänning och extern installationspåverkan; smidesprocessen eliminerar interna gjutporositetsdefekter, lämplig för cyklisk drift med sur medium pipeline.

· Inre korrosionsskyddsbarriär: Natriumaktiverad PTFE-skiva är vakuumlaminerad till inre tee-hålighet, inklusive trevägs korsande korsning, grenhål och flänstätningsytor. Kemiskt inert PTFE bildar ett kontinuerligt isoleringsskikt, blockerar sur vätska från att vidröra metallsubstrat, förhindrar turbulent flödesinducerad spaltkorrosion vid T-korsningen. Inga exponerade metallpunkter inuti hela beslaget.

2. Matchad stödjande produktions- och platsprocess

1. Prefabricerad rörledningsskidmonteringsprocess:Matchar fabriksförtillverkade syratillförselpipor; T-stycken är förmonterade i verkstad, minskar på plats högrisk varmarbeten för syraverkstäder.

2. Survätskeshunt- och konvergerande process:Ansöks för huvudledningsflöde delat till flera grenrör för syramatning, eller sammanslagning av avfallssyraflöde med flera källor till offentligt uppsamlingshuvudrör.

3. Förbigå provtagning och säkerhetsavlastningsgrenprocess:Reserv tee-gren för on-line syra vätskeprovtagningsport eller säkerhetsöverströmningsgren av syralagringstankens perifera rörledning.

4. Hela uppsättningen fluorfodrad sluten slinga process:Anslut till PTFE-fodrad syrabeständig lagringstank, transportrörledning och armbåge, utgör ett helt isolerat surt medium slutet cirkulationssystem, undvik läckage av syradimma.

Komplett teknisk specifikationstabell

Professionell modellvalsförslag

1. Val av T-form: Huvudrör och grenrör av samma kaliber välj T-stycket med samma diameter; när grenflödet behöver krympa rörstorleken, välj reducerande T-stycke för att matcha den faktiska rörledningens kaliber.

2. Val av fodertjocklek: Statiskt flöde, vanlig utspädd oorganisk syra, välj standard 2 mm foder; högkoncentrerad syra med stark turbulent skurning vid trevägskorsning uppgradering till 3 mm förtjockad PTFE-foder.

3. Bedömning av flödestillstånd: Om T-positionen möter frekventa flödesväxlingar och våldsamma turbulenta stötar, informera det tekniska teamet för att förbättra lokala lining bonding farkoster vid korsning i tre vägar.

4. Krav på flänsmatchning: Måste använda HG20536 helfodrad fläns, blanda inte med vanlig ofodrad metallfläns, undvik sur korrosion vid anslutningsgapet.

5. Processorienterad konfiguration: För provtagning / överströmningsförbikoppling, bekräfta grenöppningsposition och grenlängd i förväg för fabriksförtillverkning, förbjud på plats sekundär borrning på T-kroppen.

Jämförelsetabell för produktprestanda

Varför välja Zhuoyan för syrafast t-shirt?

1. Smidd T-stycke som råmaterial, överge låggradigt gjutet T-stycke, eliminera dolda sandhålsdefekter som kan orsaka penetrationsfel i surt medium.

2. Fokusera förstärkningsbehandling för trevägs korsning, detta känsliga turbulenta skurområde får förbättrad vakuumlaminering, kraftigt lägre utslagspositionsläckagefel i sur pipeline.

3. Strikt dubbel inspektionsstandard: speciell gnistavsökning med fokus på trevägskorsning förutom konventionella helytgnista och hydrauliska test.

4. Professionell teknisk support för surt medium: ge förslag på rörledningsshuntningsschema enligt användarens parametrar för syrakoncentration och flödeshastighet.

5. Enhetlig HG20536 flänsstandard, sömlös dockning med våra syrafasta fodrade rör, armbågar och lagringstankar i hela serien för en enda anskaffning av hela rörledningen.

6. Komplett leverans av exportdokument, kort ledtid för standardlagerspecifikationer, 5 års dedikerad fodergaranti för rörkopplingar med surt medium.

FAQ

F1: Kan den här PTFE-fodrade syrafasta T-kopplingen fungera för långvarig växlingsledning med hög koncentrerad svavelsyra och saltsyra?

S: Ja, använd 3 mm förtjockat foderalternativ när du möter högkoncentrerad syra med våldsam turbulent skurning i trevägskorsning.

F2: Vad är skillnaden mellan t-shirt med samma diameter och reducerande t-shirt?

A: T-stycket med lika diameter betyder att huvudröret och grenröret delar identisk nominell diameter; reducerande tee appliceras när grenrörets kaliber är mindre än huvudrörledningen.

F3: Är borrning eller öppning på plats tillåten på tee-kroppen för att lägga till extra gren?

A: Strängt förbjudet. Borrning kommer att förstöra inbyggt PTFE-foder. Alla grenpositioner och storlekar måste bekräftas innan fabriksförtillverkning.

F4: Kan denna tee matcha befintligt PTFE-fodrat syrabeständigt rörledningssystem?

S: Den antar HG20536 enhetlig helfodrad flänsstandard, kan monteras direkt med stödjande fodrad rör, armbåge och lagringstankutrustning.

F5: Vilken inspektion kommer varje syrafast T-shirt att genomgå innan leverans?

S: Varje koppling får en gnistavsökning av hela väggen (betonavsökning trevägs skärningsposition) plus ett hydrauliskt tryckhållningstest.

F6: Vilka artiklar omfattas av garantin?

A: T-kropp av smidd kolstål 10 års strukturell garanti; PTFE-foder 5-års garanti, utesluter konstgjorda repor, felinstallation och skador på olämplig mediumapplicering.
